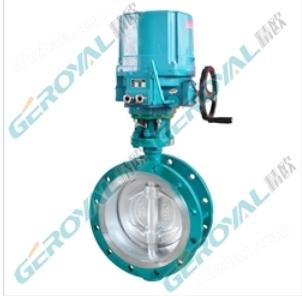

電動煤氣蝶閥 產品概述
GEROYAL公司生產的MD943電動煤氣蝶閥是我公司生產的電動閥門之一，電動煤氣蝶閥由煤氣蝶閥和電動執行器通過機械連接組成。電動煤氣蝶閥用于煤氣管道，煤氣發生爐，使用介質是高爐煤氣、高溫煤氣、常溫煤氣。電動煤氣蝶閥要配防爆型電動裝置。煤氣蝶閥是多層次三偏心硬密封蝶閥或三偏心四氟密封蝶閥，根據三維偏心原理設計，實現氣泡級密封。
電動煤氣蝶閥適用煤氣溫度小于或等于350℃；為減少高溫煤氣對電動執行器的影響，宜采用雙支架安裝電動頭，同時蝶閥閥桿要加長。
電動蝶閥在全開狀態下具有良好的過流性能，安裝方便，關斷嚴密。電動蝶閥的優點是自動化控制程度高，遠距離控制操作方便。
電動煤氣蝶閥 產品特點
1、線密封形式，使閥門達到良好密封效果。
2、特殊的刮除設計可以有效的清除煤氣中雜質的積垢。
3、結構簡單可靠，重量輕，操作方便，流阻小、流通量大，避免高溫膨脹的影響。
4、采用專有的防抱死裝置可以延長閥門的使用壽命。
5、安全、環保。
電動煤氣蝶閥 技術參數
| 公稱通經DN(mm) | 50～1600 |
|---|
| 公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 |
| 密封試驗(MPa) | 0.275 | 0.66 | 1.1 |
| 強度試驗(MPa) | 0.375 | 0.9 | 1.5 |
| 適用溫度 | 硬密封：≤350℃；軟密封：≤150℃ |
| 適用介質 | 含塵煤氣、凈煤氣、空氣等 |
| 泄漏率 | 符合GB/T13927-92標準 |
| 驅動方式 | 電動 |
| 配置執行機構 | 可配JHQ、DZW、Q型系列角行程電動執行機構 |
| 控制方式 | 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
電動煤氣蝶閥 零件材料
| 零件名稱 | 材料 |
|---|
| 閥體 | 碳鋼、不銹鋼 |
| 蝶板 | 碳鋼、不銹鋼 |
| 閥桿 | 2Cr13、不銹鋼 |
| 填料 | 聚四氟乙烯、柔性石墨 |
電動煤氣蝶閥 性能規范
| 公稱通徑 | DN（mm） | 50～1600 |
|---|
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 |
| 適用溫度 | ≤150℃ |
| 適用介質 | 具有腐蝕性介質 |
