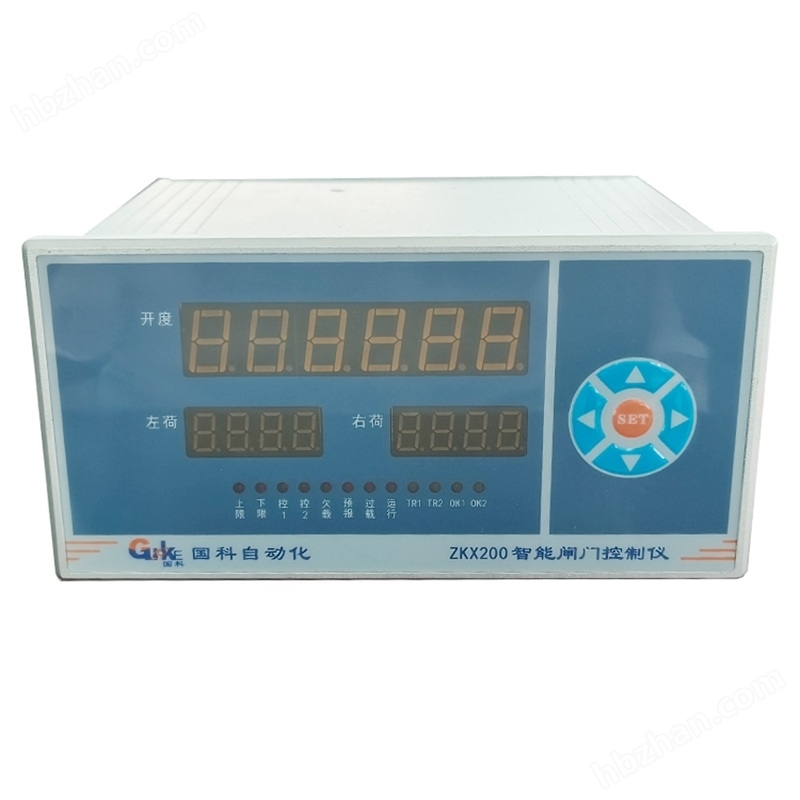

國科（GUOKE）智能閘門開度測控儀產品簡介
一、產品概述
國科（GUOKE）智能閘門開度測控儀，是根據用戶工程實際需要而制造的，閘門開度顯示、控制之間獨立工作，互不干擾。采用微電腦控制技術，具有閘門開度、荷重LED顯示；開度超限、荷重超載110%、欠載繼電器動作，繼電器動作時相應的指示燈亮。具有測量精度高、體積小、壽命長、安裝調試方便、斷電記憶、易使用等特點。
該系列產品適應性廣，廣泛用于水電站、水庫、起重等行業，適用于各類閘門（平板門、弧行門、人字門、門機、橋機等）起升及起重行業的起吊高度進行測量，方便與各種自動化控制系統連接，形成閘門群控、遠控，自動控制，實現無人值班、少人值班的功效。
二、技術參數
1、開度：
（1） 輸入信號：格雷碼/串行格雷碼SSI信號（根據客戶實際需要選配）
（2） 測量范圍： 0-999.99米
（3） 顯示精度、方 式： 1cm；1mm.（可選）；5位LED高亮度數碼管顯 示；
（6） 參數設置： 上限、控1（可做充水使用）、控2、下限
（7） 報警及輸出： 當閘門開度到達設定的報警點時，相應指示燈亮且有斷續報警聲；
觸點容量：AC220V/3A；DC24V/3A
即：實際開度值>上限設定值時 聲光報警且控制繼電器動作
實際開度值在控1上限與控1下限區間設定值時 聲光報警且控制繼電器動作
實際開度值在控2上限與控2下限區間設定值時 聲光報警且控制繼電器動作
實際開度值<下限設定值時 聲光報警且控制繼電器動作
（8） 遠傳接口： 標準MODBUS--RTU協議RS485信號
4-20mA模擬量信號有源輸出（4mA對應0米）；20mA對應設定值）。
（9） 旋轉方向設置：編碼器旋轉方向任意設定。
（10）分段調節系數：(數據1-16000)多層纏繞分段修正(弧門修正分段點用戶可輕松設置)
2、荷重：
（1）測量路數：1路
（2）測量范圍：0-500T
（3）顯示方式：1路4位LED高亮度數碼管顯示
（4）參數設定：欠載報警、預報警、超載報警、空載及滿載設定
（5）報警及輸出：當載荷<預報警值時，儀表面板上相對應的指示燈亮，聲光報警且控制繼電器動作輸出；
當載荷>超限報警值時，儀表面板上相對應的指示燈亮，聲光報警且控制繼電器動作輸出；
（6）遠 傳 接 口： 標準MODBUS--RTU協議RS485信號；4-20mA模擬量信號無源輸出（4mA對應0米）；20mA對應設定值）。
3、使用條件：
供電電源：AC220V±10% / 50Hz；或DC24V（根據客戶需要選配）
環境溫度：-10℃~60℃；
相對濕度：≤90%（RH40℃）
開孔尺寸： 152（寬）×76（高）mm
外形尺寸： 160（寬）×80（高）×180（深）mm
