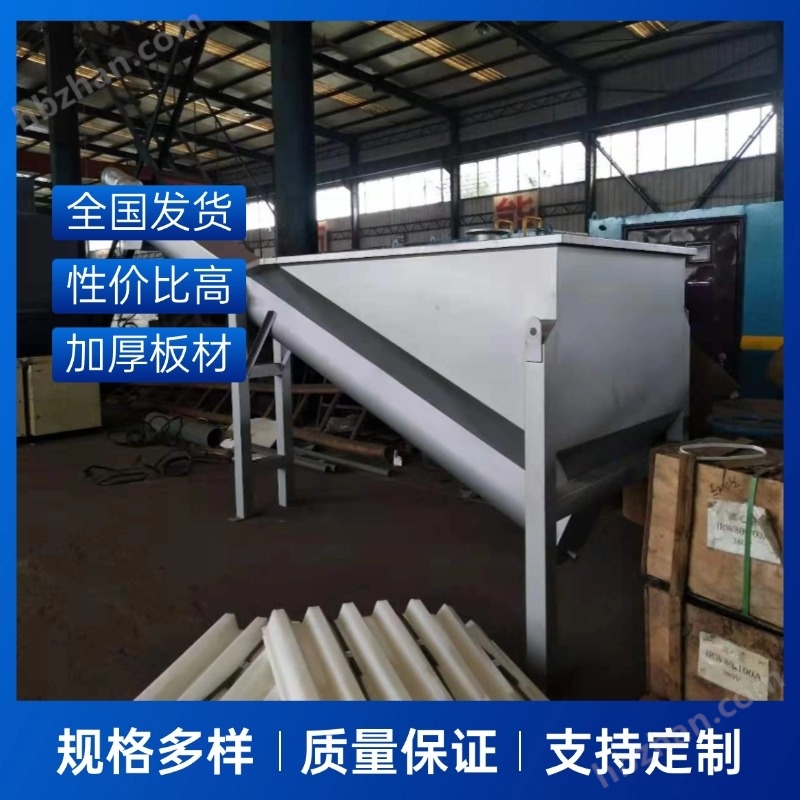

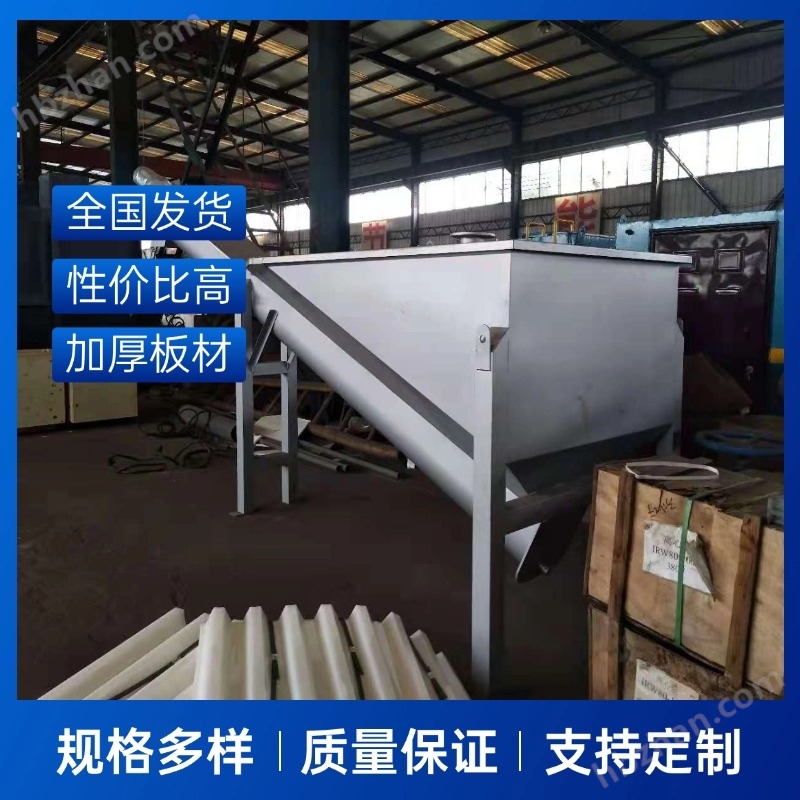

砂水混合液從分離器一端頂部輸入水箱，混合液中比重較大的如砂粒等到將沉積于槽形底部，在螺旋葉片的推動下。砂粒沿斜置的u型槽底提升，離開液面后繼續推移一段距離，在砂粒充分脫水后經排砂口卸至盛砂桶，而與砂分離的水則從溢流口排出，達到分離目的。 螺旋砂水分離器由驅動裝置、螺旋體、水箱、U形槽、襯條等部件組成。砂水分離機本體由砂水分離槽和螺旋輸砂槽組成。水槽的zui大分離流量和螺旋輸砂能力分離槽內停留時間>2min，并具有足夠的余量。
1、砂水分離器主要結構
（1）驅動裝置裝采用軸裝式減速機與螺旋軸直聯。在輸砂槽頂部裝有支承軸承，螺旋軸軸承有可靠的密封和良好的潤滑條件，該軸承裝置能防水、防塵，并便于潤滑和維修。
螺旋體的驅動裝置采用的齒輪減速電機，服務系數不小于1.6。齒輪為合金鋼，滲碳處理，齒面硬度不低于HRC58～62。電機應適用于戶外使用，防護等級IP65，電壓等級為三相、380v、50Hz，F(xiàn)級絕緣，電機的額定功率應高于zui大實耗功率10％以上。
（2）螺旋軸螺旋直徑為Φ280mm，采用無軸螺旋，能保證物料輸送流暢無堵塞。
（3）螺旋輸砂槽為U型斷面，螺旋槽直徑為320mm，安裝角度約25°，除進料口敞開外，其余部分均為加平蓋密封結構，為可拆方式，上端設出料口，高出地面約1.75m。
螺旋輸送槽出料口高于分離器槽頂300mm以上。
螺旋輸砂槽與水箱為整體結構，有足夠的強度和剛度，無滲漏。整體結構由型鋼支撐固定在混凝土基礎上
