本開關的主開關采用VS1-12連體操機構系列真空斷路器，隔離開關采用GN30-12旋轉式隔離開關系列產品。
■正常工作環境
海拔高度：不超過1000m；(特殊2000m，3000m,4000m)
環境溫度：+40℃，-25℃(特殊-25℃)
相對濕度：日平均值不大于95%，月平均值不大于90%；
抗震能力：≤8度
飽和蒸汽壓：日平均值不大于2.2×10-3Mpa,月平均值不大于1.8×10-3Mpa；
無火災、爆炸、嚴重污穢、化學腐蝕及劇烈振動場所；
周圍環境：無火災、爆炸、嚴重污穢、化學腐蝕及劇烈振動場所；
■結構特點:

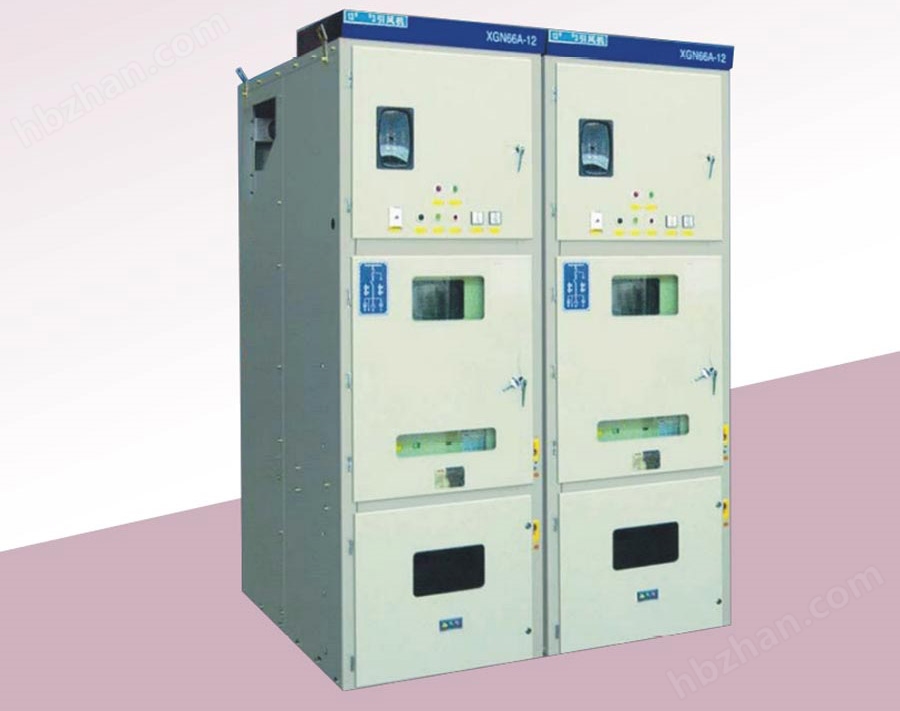

XGN66A-12箱型固定式金屬封閉開關設備，柜體骨架由角鋼焊接而成，柜內分為斷路室、母線室、電纜室、斷電器室等，室與室之間用鋼板隔開。
△斷路器室在柜體前下部，斷路器的轉動由拉桿與扣去機構連接，斷路器上接線端子與上隔離開關連接，斷路器下接線瘋子與上隔離開關連接，斷路器下接線瘋
子與電流互事情器連接。
△母線室在柜體后上部，為了減小柜體高度，母線呈一形排列，母線與上隔離開關接線瘋子相連接，相鄰兩柜母線室之間可隔離。
△母線室在柜體下部的后方，電纜室支柱絕緣子可設有電壓監視裝置，電纜固定在支架上，對于主接線為聯絡方案時，本室則為聯絡電纜室。繼電器室在柜體上
部前方。室內安裝各種繼電器等
△斷路器壯大下面位置，其左上方為隔離開關的操作及聯鎖機構。開關柜為雙面維護，前面檢修繼電器在的二次元件，維護扣去機構，機械聯鎖及傳動部分，檢
修斷路器。后面維修主母線和電纜終端，在斷路器室和電纜室均有照明燈。}
1、機械聯鎖:為了防止帶負荷分合隔離開關，防止誤分誤合斷路，防止誤入帶電間隔，防止帶電合接地開關；防止帶接地刀合閘，開關柜彩用相應的機械聯鎖，
機械聯鎖的動作原理如：
2、停電操作
開關柜處于工作位置，即上下隔離開關、斷路器處于合閘闕云太，前后門已鎖好，并處于帶電運行之中，這時的小手柄牌工作位置。先將斷路器后，再將小手柄
板到分?jǐn)嚅]渙位置，這時斷路器不能合閘，將操作手柄敗下隔離的操作孔內從上待下拉，拉到隔離分閘位置，將手柄拿下，再插入上隔離操作孔內從上待下拉，
拉到上隔離，再將手柄上，插入攔開關，從下幣推，使接地開關處于合閘位置，可先打開前門，取出門后邊鑰匙打開后門，停電操作完畢，檢修人員對斷路
器及電纜室進行維護和檢修。
