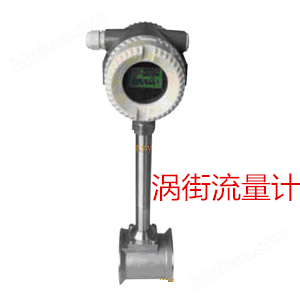

產品特點
1.本體采用一次精鑄成型，關鍵尺寸嚴格加工，提高了渦街信號分離的穩定性。
2.采用內置式結構，抗干擾能力，抗震能力和信號測量精度大大提高。
3. SPS數字信號處理技術，信號分離更精確可靠，保證了儀表在小流量的時候也可穩定測量。
4.可測量量程大。一般情況下可達1:15 ~1:20，可測量下限大大降低，為普通渦街流量計的 1/3-1/2。
5.解決了蒸汽測量時水錘現象造成流量計的損壞問題。
6.儀表的抗震性能適應惡劣的工作場合。
7.在規定的條件下，產品的技術性能與質量均達了較高的水平.
三、主要技術參數：
規格(口徑):15、20、25、32、40、50、65、80、100、125、150、200、250、300。
測量介質:液體、氣體、蒸汽(飽和蒸汽、過熱蒸汽)、特殊型的可以測量耐腐蝕性介質。
精度(準確度、精確度):1級、誤差為:顯示量的±1％以內或滿量程的±1％以內。
注意：模擬輸出的場合要加上滿量程的±0.1％。
重復性：±0.2％以內。
使用壓力：因法蘭規格不同而異，一般情況下為2.5MPa。特殊情況下2.5MPa-4.0MPa 可根據測量介質的條件進行定制。
使用溫度范圍：-10 ℃～+350 ℃。
輸出信號：4～20mA輸出、脈沖輸出、頻率輸出、485通訊協議輸出、HART輸出。
環境條件:溫度-30℃ ～+60℃、濕度5％～90％。
流量范圍:在保證渦街流量計測量精度的前提下，其測量的流速范圍為:液體0.3m/s~7m/s、氣體3m/s~55m/s。
供電電源:根據用戶需要分別為直流供電電壓12V和24V，現場顯示型采用3.6V鋰電池供電。
通訊接口：RS232和 RS485 、HART 協議。
防爆型號: EXdⅡBT4。
傳輸距離：轉換器與二次儀表之間≤1Km。(對于分離型)探頭與轉換器之間
≤200m。
測量范圍
測量常溫常壓空氣時，儀表適用的流量范圍見下表，當測量非常溫常壓空氣和其它氣體時，儀表適用的流量范圍應具體計算。
渦街流量計空氣流量范圍
| 口徑mm | 標準測量范圍m3/h | 可選測量范圍m3/h | 輸出頻率范圍Hz |
| 15 | 5-30 | 5-50 | 460-3700 |
| 20 | 6-50 | 6-60 | 220-3400 |
| 25 | 8-60 | 8-120 | 180-2700 |
| 32 | 14-100 | 14-150 | 130-1400 |
| 40 | 18-180 | 18-310 | 90-1550 |
| 50 | 30-300 | 30-480 | 80-1280 |
| 65 | 50-500 | 50-800 | 60-900 |
| 80 | 70-700 | 70-1320 | 40-700 |
| 100 | 100-1000 | 100-1920 | 30-570 |
| 125 | 150-1500 | 140-3000 | 23-490 |
| 150 | 200-2000 | 200-4000 | 18-360 |
| 200 | 400-4000 | 320-8000 | 13-325 |
| 250 | 600-6000 | 550-11000 | 11-220 |
| 300 | 1000-10000 | 800-18000 | 9-210 |
| 350 | 1500-15000 | 1100-24000 | 8-175 |
| 400 | 1800-18000 | 1500-30800 | 7-143 |
上表是指空氣在常溫常壓狀態下，即參比條件下
(t0=20℃,P0=0.1MPa,ρ0=1.205kg/m3 ,v=15×10-6m2/s)的流量范圍
注意：渦街流量計的下限流量取決于介質的工況密度和運動粘度，渦街流量計的上限流量一般不受介質壓力和溫度的影響。
渦街流量計液體流量范圍
| 口徑mm | 標準測量范圍m3/h | 可選測量范圍m3/h | 輸出頻率范圍Hz |
| 15 | 1-6 | 0.8-8 | 90-900 |
| 20 | 1.2-8 | 1-15 | 40-600 |
| 25 | 2-16 | 1.6-18 | 35-400 |
| 32 | 2.2-20 | 1.8-30 | 20-250 |
| 40 | 2.5-25 | 2-48 | 10-240 |
| 50 | 3.5-35 | 3-70 | 8-190 |
| 65 | 6-60 | 5-85 | 7-150 |
| 80 | 13-130 | 10-170 | 6-110 |
| 100 | 2-200 | 15-270 | 5-90 |
| 125 | 30-300 | 25-450 | 4.5-76 |
| 150 | 50-500 | 40-630 | 3.8-60 |
| 200 | 100-1000 | 80-1200 | 3.2-48 |
| 250 | 150-1500 | 120-1800 | 2.5-37.5 |
| 300 | 200-2000 | 180-2500 | 2.2-30.6 |
| 350 | 300-3000 | 220-3500 | 1.7-27 |
| 400 | 350-3500 | 300-4500 | 1.4-21 |
說明：
1) 表中液體是指常溫水t=20℃，ρ0=1000kg/m3，v0=1(10-6m2/S)。
2) 若測量的液體不是水，且液體密度已知，可按公式(4)計算流量范圍。
3) 計算不同密度下液體的可測最小流量時，ρ0 應取1000kg/m3。
4) 液體的流速一般應<7m/s。
實際使用工況條件下的流量范圍
當使用的液體不是常溫水時，需計算實際可測量的工況流量范圍。
渦街流量計的上限流量一般不受介質種類影響
渦街流量計的下限流量取決于介質的工況密度和運動粘度。
確定流量范圍實際上是確定實際可用的下限流量。
