| 類型： | 組合車床 | 品牌： | 無錫志俊自動化設備 |
|---|---|---|---|
| 控制形式： | 數控 | 布局形式： | 臥式 |
| 產品類型： | 全新 | 售后服務： | 整機保修一年 |
| 型號： | S400/S500 | 主電機功率： | 13 |
| 外形尺寸： | 2700*1900*1830 | 加工精度： | 高精度 |
| 加工長度： | 470 | 加工直徑： | 400 |
| 回轉直徑： | 500 | 主軸轉速級數： | 無級 |
| 主軸通孔直徑： | 50 | 安裝形式： | 落地式 |
| 適用行業： | 通用 | 動力類型： | 氣動 |
| 適用范圍： | 通用 | 是否庫存： | 是 |

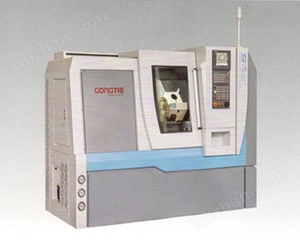

S400和S500精密車床是我公司推出的一款高速高精密重切削，高性價比的成熟產品
45°床身設計，精選優質樹脂砂，底座箱體整體 底座箱體整體鑄造，嚴格時效處理，確保機床的高剛性
高精度套筒式獨立主軸結構，高速液壓回轉系統，確保機床的高轉速
高精度線軌和絲桿，中置式和預拉伸式的絲桿安裝方式，可實現機床μ級精密切削
盡快液壓或伺服刀搭配置，優化的伺服加減性能，換刀速度更快，重復性更好，整機效率更高。
內置式液壓尾座，中置式排屑機配置，讓機床整體布局更合理，排屑更方便
主要參數：
S400 S500
加工能力：回轉直徑 mm 400 500
切削直徑 mm 300 400
切削長度 mm 340 470
過棒料直徑 mm 40 50
行程 X軸移動量 mm 155 200
Z軸移動量 mm 370 500
（尾座）移動量 mm 258 440
快移速度 X/Z/Y/W2/W2軸 m/min 20 20
主軸 主軸端部規格 N/A A2-5 A2-6
主軸伺服電機功率 kw 7.5/11 9.5/13
主軸轉速速度 rpm 0-4500 0-4000
主軸工件夾持方式 6‘（8’）液壓卡盤 8‘（10’）液壓卡盤
尾座 尾座套筒行程 mm 100 100
尾座套筒直徑 mm 80 80
尾座套筒錐孔 mm MT4 MT4
刀具數量 刀具數 8(12) 8(12)
刀座 刀座形式 液壓（伺服）刀塔 液壓（伺服）刀搭
徑向圓刀座中心高 mm 85 105
標準外圓刀方尺寸 mm 20*20 25*25
鏜桿直徑 mm 25（32） 32（40）
精度 重復定位精度 mm 0.002 0.002
其他 水箱容量 L 120 120
液壓油箱容易 L 60 60
電器容量 KVA 15 20
主軸中心至地面高 mm 約950 約1020
機床尺寸 mm 2500*1850*1800 2700*1900*1830
機床重量 kg 約2700 約3300
選配附件：程序控制吹氣功能，精密C軸分度，動力頭，自動門，上下料系統，
工業機器人，自動棒料機 ，棒料接料器，自動檢測系統，高壓冷卻系統
