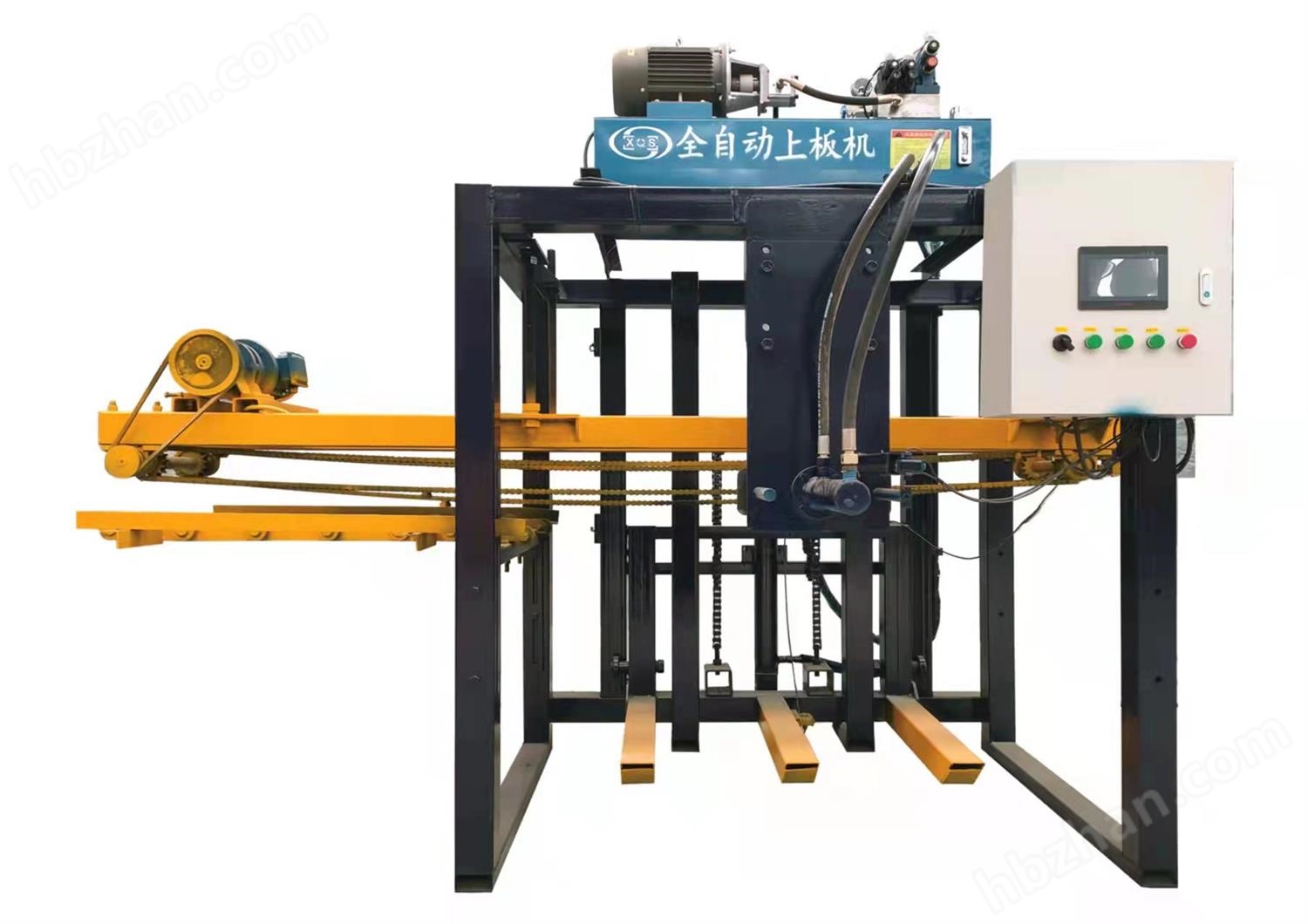

本實用新型屬于制磚技術領域,更具體地說它涉及一種磚機用全自動上板機。
背景技術:
現有磚機生產線中,在磚塊成型后需放置在一木質托板上,則磚塊轉動至養護窯養護時直接搬運托板即可,不與磚塊相接觸,從而不會造成剛成型磚塊的破損,方便磚塊的轉運;由此,在磚塊生產線中需將托板逐塊輸送至轉送至磚機成型機。然而,現有技術中采用人工搬運的方式將托板逐塊放置在托板輸送線上,使得工人勞動強度大,生產效率低。
技術實現要素:
針對現有技術存在的不足,本實用新型的目的在于提供一種磚機用全自動上板機,其優點在于全自動逐塊輸送托板。
為實現上述目的,本實用新型提供了如下技術方案:一種磚機用全自動上板機,包括支架和設于支架下方的支撐板,所述支撐板相對兩側豎直設有擋板,所述擋板上端固定設有平行于所述支架的滑移通道,所述擋板與所述支架之間留有僅供托板通過的間隙,所述機架內設有將頂端托板推移至滑移通道上的推板裝置,所述支撐板底部垂直固定設有三行程氣缸,所述三行程氣缸電連接有上板電路,用于在無托板抵接至支架下方時,控制三行程氣缸活塞桿伸出。
通過采用上述技術方案,擋板與支架之間的間隙僅供一塊托板通過,因此推板裝置每次僅將最頂端的一塊托板推移至滑移通道,進行下程。三行程氣缸斷電后活塞桿停止于當前位置,當最頂端托板輸送出去后,在上板電路控制下,三行程氣缸活塞桿自動伸出從而使得支撐板向上移動,所有托板均向上移動直至頂端的托板抵接至支架下方,為下一塊托板的輸送做好準備,以此類推,因此能夠自動逐塊輸送托板。
本實用新型進一步設置為:所述三行程氣缸還電連接有:高度檢測電路,用于檢測支撐板向上滑移高度,并輸出高度檢測信號;復位電路,耦接于高度檢測電路以接收高度檢測信號,用于控制三行程氣缸活塞桿收縮,當高度檢測電路檢測到支撐板上升至擋板上端,復位電路控制三行程氣缸活塞桿收縮至原位。
通過采用上述技術方案,當支撐板上移至擋板上端時,代表支撐板上的托板全部輸送完畢,在復位電路的作用下自動控制三行程氣缸活塞桿收縮,使得支撐板下移至擋板低端,便于將托板堆積在支撐板上。
本實用新型進一步設置為:所述擋板沿豎直方向設有供所述支撐板滑移的凹槽。
通過采用上述技術方案,擋板嵌入凹槽內,加強擋板與支撐板的連接,增強支撐板滑移的穩定性,使得支撐板始終保持水平。
