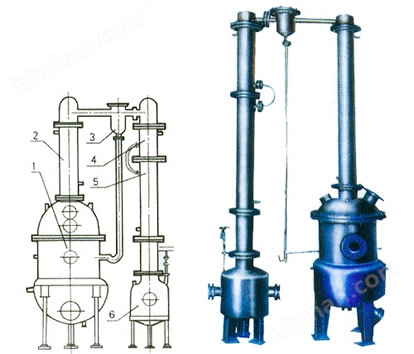

1、濃縮罐 2、冷凝器 3、汽液分離器 4、冷凝器 5、冷卻器 6、受液槽
主要用途：
主要適用于制藥、食品、化工等工業(yè)部門對液料的濃縮。并且亦能回收酒精和簡單的回流提取。
結構：
本設備主要包括濃縮罐、冷凝器、汽液分離器、冷凝器、冷卻器、受液桶六個部件組成，全部有不銹鋼制造。濃縮罐為夾套結構，冷凝器為列管式，冷卻器為蛇管式。
主要技術參數(shù)
50 100 200 300 500 700 蒸汽壓力 Mpa ≤0.15 ≤0.15 ≤0.15 ≤0.15 ≤0.15 ≤0.15 真空度 mmHg ≤700 ≤700 ≤640 ≤640 ≤600 ≤600 加熱面積 M2 0.4 0.59 0.8 1.1 1.45 1.8 冷凝面積 M2 1.2 1.7 2.45 3.0 3.2 3.6 冷卻面積 M2 0.25 0.35 0.4 0.6 0.7 0.85 受熱槽容積 L 15 45 60 76 100 125 設備凈重 kg ～350 ～450 ～550 ～650 ～800 ～1000 外形尺寸 長×寬×高 mm 1200×600×2200 1350×750×2200 1700×800×2700 1700×1000×3400 2100×1200×3400 2400×1300×3400
