氣脹軸用途:
氣脹軸適用于涂布、分切、印刷、復合、造紙、制袋、塑料等相關機械的收放卷軸,特別適用于對紙管有較高圓度要求或采用表面收放卷的揚合,能有效提高工效及產品品質。
氣脹軸結構特點:
采用鋁合金瓦片,脹縮靈活;氣脹軸配置優質橡膠內膽與快速充排氣氣嘴,密封效果好,使用壽命長;可拆卸軸頭,維修簡單。

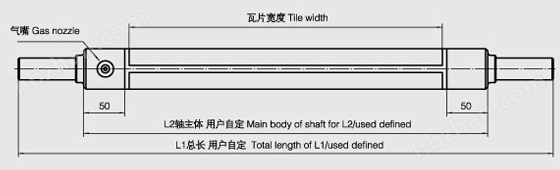

氣漲軸外形尺寸:
氣脹軸技術參數:
序號 | 項目 | 1.5″軸 | 3″軸 | 6″軸 | 12″軸 |
1 | 適用紙管內徑 | ф38.1 | ф76.2 | ф152.4 | ф304.8 |
2 | 氣脹軸充氣前直徑 | ф37 | ф74 | ф150 | ф302 |
3 | 氣脹軸充氣后直徑 | ф40 | ф79 | ф156 | ф308 |
訂貨指南:
用戶在定制氣脹軸時需指明氣脹軸的類型、外形尺寸、氣嘴位置,標注軸頭上重要尺寸的公差。如軸向進氣,則氣嘴安裝時軸頭外徑需大于35mm。所有氣脹軸都需出具正式圖紙,雙方確認后方可生產。
