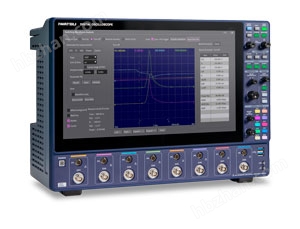

數字示波器 DS-8000 系列的主要特點
大屏幕和直觀的操作
 | 只需觸摸即可進行感官操作，只需輕觸按鈕或旋鈕即可舒適地更改設置。 由于全高清的高可見性，顯示屏不會錯過波形的細節。 |
快速啟動
| 電源啟動后，它快速啟動（約 30 秒，是競爭對手的 4 倍），因此，當您希望使用它時，您可以立即開始測量。 | |
高分辨率和低噪聲

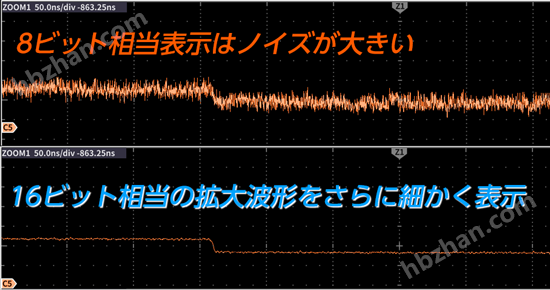

始終采用高分辨率 12 位 ADC（高分辨率模式下高達 16 位），可實現波形顯示。
非常適合汽車、組件和半導體的設計、生產和質量保證部門。
寬帶 + 多達 8 個通道
| 它支持各種應用，帶寬為 1GHz，為 8 通道。 |  |
| 型號 | DS-8108 | DS-8104 | |
| 模擬通道數 | 8 | 4 | |
|---|---|---|---|
| 頻帶 | 1GHz | ||
| 輸入阻抗 | 50Ω±1.5% / 1MΩ±1%//16pF±2pF | ||
| 輸入聯接 | GND, DC1MΩ, AC1MΩ, 50Ω | ||
| 輸入靈敏度 | 1mV 至 1V/div（50 Ω、1-2-5 序列） 1mV 至 10V/div（1MΩ、1-2-5 序列） | ||
| ADC 分辨率 | 實時：12 位，高分辨率模式：高達 16 位 | ||
| 水平軸掃描范圍 | 200ps/div~50s/div | ||
| 時基精度 | 10ppm 以下 | ||
| 采集內存長度 | 60M 點（使用所有通道時）/120M 點（通道連接時） | ||
| 采樣率 | 5GS/s =12 位（通道耦合時） 2.5GS/s =12 位（所有通道使用時） | ||
| 觸發 | 邊緣、邊緣 OR、邊緣交流發電機、脈沖寬度、周期、模式、 串行觸發（UART、I2C、SPI） | ||
| 觸發耦合 | AC、DC、HF Rej、LF Rej、Noise Rej | ||
外部觸發器 （選項 DS-601） | 輸入電阻：約 10kΩ / 工作輸入范圍：0 至 +5v 觸發閾值：+0.5V，±1.2V / 工作頻率：100MHz 值（外部 50 Ω 端接） | ||
| 算術處理 | 加法、減法、乘法、除法、積分、差分、值、反轉、FFT | ||
| 自動測量 | 電壓 [12 項] | 值、最小值、峰值峰值、有效值、循環有效值、平均值、循環平均值、頂部、基本、頂部貝斯、+過沖、-過沖 | |
時間 [12 項] | 過渡時間， 上升 （20-80%）， 下降 （80-20%）， 上升 （10-90%）， 下降 （90-10%）， 頻率， 周期， 正脈沖數， 負脈沖數， 正脈沖寬度， 負脈沖寬度， 占空比 | ||
其他 [9 項] | 微分、積分、積分（值）、積分（正數）、積分（負數）、偏斜 （%）、偏斜（電平）、相位 （%）、相位（電平） | ||
| 頻率計數器 | 顯示位數：6位·頻帶：4Hz~1GHz（上限為各機型的頻帶） 測量精度：10ppm | ||
| 顯示屏 | 15.6 英寸全高清 （1920×1080），電容式觸摸屏 | ||
| 遠程接口 | 以太網 （10/100/1000Base-T），USB3.0 | ||
| 電源 | 100～240V AC, 50/60Hz | ||
| 功耗 | 360VA（325W） | ||
| 外形尺寸 | 445 （寬） x 324.6 （高） x 200 （深度） 毫米 | ||
| 重量 | 約 11.5 千克 | ||
| 配件 | 面板蓋、電源線、四個無源探頭、用戶手冊 （CD） 和附件存儲盒 | ||
| 型號 | DS-8058 | DS-8054 | |
| 模擬通道數 | 8 | 4 | |
|---|---|---|---|
| 頻帶 | 500MHz | ||
| 輸入阻抗 | 50Ω±1.5% / 1MΩ±1%//16pF±2pF | ||
| 輸入聯接 | GND, DC1MΩ, AC1MΩ, 50Ω | ||
| 輸入靈敏度 | 1mV 至 1V/div（50 Ω、1-2-5 序列） 1mV 至 10V/div（1MΩ、1-2-5 序列） | ||
| ADC 分辨率 | 實時：12 位，高分辨率模式：高達 16 位 | ||
| 水平軸掃描范圍 | 500ps/div~50s/div | ||
| 時基精度 | 10ppm 以下 | ||
| 采集內存長度 | 60M 點（使用所有通道時）/120M 點（通道連接時） | ||
| 采樣率 | 5GS/s =12 位（通道耦合時） 2.5GS/s =12 位（所有通道使用時） | ||
| 觸發 | 邊緣、邊緣 OR、邊緣交流發電機脈沖寬度、周期、模式、 串行觸發（UART、I2C、SPI） | ||
| 觸發耦合 | AC、DC、HF Rej、LF Rej、Noise Rej | ||
外部觸發器 （選項 DS-601） | 輸入電阻：約 10kΩ / 工作輸入范圍：0 至 +5v 觸發閾值：+0.5V，±1.2V / 工作頻率：100MHz 值（外部 50 Ω 端接） | ||
| 算術處理 | 加法、減法、乘法、除法、積分、差分、值、反轉、FFT | ||
| 自動測量 | 電壓 [12 項] | 值、最小值、峰值峰值、有效值、循環有效值、平均值、循環平均值、頂部、基本、頂部貝斯、+過沖、-過沖 | |
時間 [12 項] | 過渡時間， 上升 （20-80%）， 下降 （80-20%）， 上升 （10-90%）， 下降 （90-10%）， 頻率， 周期， 正脈沖數， 負脈沖數， 正脈沖寬度， 負脈沖寬度， 占空比 | ||
其他 [9 項] | 微分、積分、積分（值）、積分（正數）、積分（負數）、偏斜 （%）、偏斜（電平）、相位 （%）、相位（電平） | ||
| 頻率計數器 | 顯示位數：6位·頻帶：4Hz~1GHz（上限為各機型的頻帶） 測量精度：10ppm | ||
| 顯示屏 | 15.6 英寸全高清 （1920×1080），電容式觸摸屏 | ||
| 遠程接口 | 以太網 （10/100/1000Base-T），USB3.0 | ||
| 電源 | 100～240V AC, 50/60Hz | ||
| 功耗 | 360VA（325W） | ||
| 外形尺寸 | 445 （寬） x 324.6 （高） x 200 （深度） 毫米 | ||
| 重量 | 約 11.5 千克 | ||
| 配件 | 面板蓋、電源線、四個無源探頭、用戶手冊 （CD） 和附件存儲盒 | ||
| 模型 | DS-8038 | DS-8034 | |
|---|---|---|---|
| 模擬通道數 | 8 | 4 | |
| 頻率帶寬 | 350MHz | ||
| 輸入阻抗 | 50Ω±1.5% / 1MΩ±1%//16pF±2pF | ||
| 輸入耦合 | GND, DC1MΩ, AC1MΩ, 50Ω | ||
| 輸入靈敏度 | 1mV～1V/div（50Ω、 1-2-5順序） 1mV～10V/div（1MΩ、 1-2-5順序） | ||
| ADC分辨率 | 實時：12位、高清時：16位 | ||
| 水平軸掃描量程 | 500ps/div~50s/div | ||
| 時基確率 | 10ppm以下 | ||
| 采集記憶長度 | 60M點（使用全通道時）/ 120M點 (通道耦合時） | ||
| 采樣比率 | 5GS/s @12位 （通道耦合時） 2.5GS/s @12位 （使用全通道時） | ||
| 觸發 | 邊緣、邊緣OR、邊緣交變、脈寬、周期、模式、 串行觸發（UART、 I2C、 SPI） | ||
| 觸發耦合 | AC、DC、HF Rej、LF Rej、Noise Rej | ||
| 外部觸發 （選配件DS-601） | 輸入電阻：約10kΩ / 動作輸入量程：0～+5v 觸發閾值：+0.5V, +1.2V / 動作頻率：100MHz max(外部50Ω終端時) | ||
| 運算處理 | 加法、減法、乘法、除法、積分、微分、值、反轉、FFT | ||
| 自動測量 | 電壓【12個項目】 | 值、最小值、峰到峰、有效值、周期有效值、平均值、周期平均值、波峰、波谷、波峰-波谷、+過沖、-過沖 | |
| 時間【12個項目】 | 變化時間、上升(20-80%)、下降(80-20%)、上升(10-90%)、下降(90-10%)、頻率、周期、正脈數、負脈數、正脈寬、負脈寬、占空比 | ||
| 其他【9個項目】 | 微分、積分、積分(值)、積分(正數)、積分(負數)、相位偏移(%)、相位偏移(電平)、相位(%)、相位(電平) | ||
| 頻率計 | 顯示位數：6位/頻率帶寬：4Hz～1GHz(上限為各機型的頻率帶寬) 測量確率：10ppm | ||
| 顯示器 | 15.6英寸、Full-HD（1920×1080）、靜電容量方式觸摸屏幕 | ||
| 遠程接口 | 以太網（10/100/1000Base-T）、USB3.0 | ||
| 電源 | 100～240V AC, 50/60Hz | ||
| 消耗功率 | 360VA（325W） | ||
| 外形尺寸 | 445（寬）X 324.6（高）X 200（深）mm | ||
| 重量 | 約11.5kg | ||
| 附件 | 面板外蓋、電源線、4根無源探頭、使用說明書(CD)、附件收納盒 | ||
| 選配件 | DS-821 開關分析軟件 DS-601 外部觸發輸入功能 | ||
