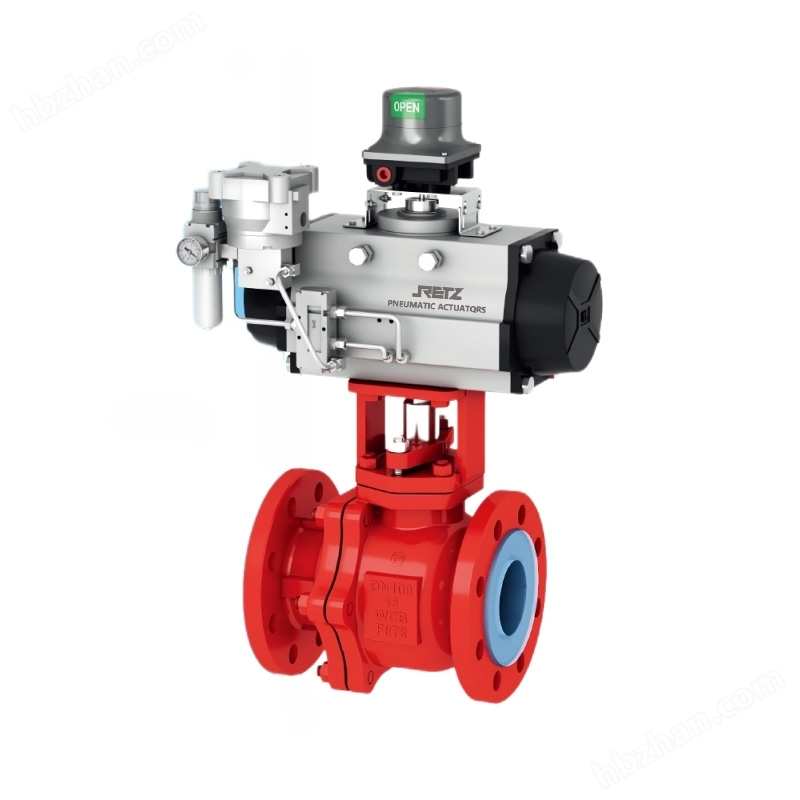

進口耐腐蝕氣動襯PTFE球閥產品簡介/PRODUCT INTRODUCTION
耐腐蝕氣動襯PTFE球閥的防腐蝕能力主要來自于閥體內部的氟塑料襯里。常用的氟塑料有聚四氟乙烯（PTFE）、聚全氟乙丙烯（FEP）等。這些氟塑料具有極其優異的化學穩定性，能夠耐受大多數強酸、強堿、有機溶劑等腐蝕性介質的侵蝕。氟塑料襯里與閥體緊密貼合，將腐蝕性介質與閥體金屬隔離開來，防止金屬閥體與腐蝕性流體直接接觸，從而避免了閥體的腐蝕。同時，氟塑料還具有極低的摩擦系數和良好的不粘性，使得流體在閥門內流動時阻力較小，不易產生結垢和堵塞現象，進一步提高了閥門的流體控制性能和使用壽命
結構特點 Structural characteristics
1.采用FEP襯里層的球閥，具有ji高的化學穩定性，可以適用除“熔融堿金屬和元素氟”,以外其它任何強腐蝕性質；
2.采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，便于管路系統更的通球掃線和管路維護；
3.啟閉件球體與閥桿鑄(鍛)為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性；
4.結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏；
5.兩片式、三片式結構可適應各種不同要求的管路系統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線快速更換、維修。
氣動執行器結構特點 ：
RSC單作用/RDA雙作用新型齒輪齒條式氣動執行器通過ACAD三維模型創造優化設計，外形美觀緊湊、新工藝，使產品的質量、性能更加可靠
①齒輪齒條雙活塞對稱結構設計,動作快速平穩,精度高,輸出功率大,通過簡單的改變活塞裝配位置可得到反方向旋轉。
②擠壓的優質鋁合金缸體,經精密加工的內孔和外部表面進行硬質陽極氧化處理〔特殊情況下陽極氧化+特氟隆涂層》，使用壽命更長,摩擦系數低。
③一體式設計，所有的雙作用和單作用執行器型號,都具有相同的缸體和端蓋，都能方便通過加裝彈簧或拆除彈簧來改變作用方式。
④組合式預負荷安全彈簧組,不論在裝配過程或使用現場中，都能方便而安全的安裝或增減彈簧數量。
⑤外部側面兩個單獨調節螺釘對于已安裝在閥門上的執行器更是精確方便,調節閥開和閥關位置，如需全行程調節時則另外在兩個端蓋處配置較長調節螺釘。
⑥多功能位置指示器，現場可視化指示,帶有NAMUR標準槽﹐能安裝并輸出所有附件，如限位開關盒、電氣定位器、位置傳感器〔倍加福、圖爾克)。
⑦氣源接口符合NRMAR標準,可直接安裝NUMAR標準電磁閥。
⑧齒條背面的復合材料軸瓦和活塞導向環以及輸出軸的軸承等為防止金屬對金屬的摩擦,并且增加潤滑,使其低摩擦、長壽命。
⑨所有的緊固件均采用不銹鋼材料，長期抗腐蝕。
⑩連接部分符合全新國際標準規范IS05211 , DIN3337( FO3-F25》使產品安裝具有互換性、通用性。
進口耐腐蝕氣動襯PTFE球閥技術參數
公稱通徑：DN15~DN200(1/2"~8")
公稱壓力(MPa)：PN1.6(150LB)
使用溫度：-20～150℃
閥芯形式：“O”型球形閥芯
密封填料: 聚四氟乙烯(PTFE)/硬密封
連接形式：法蘭
閥體材質：WCB鑄鋼、不銹鋼304/316L
環境溫度:-30～+60℃
作用形式
單作用執行機構：氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL);氣開式(K)--失氣時閥位保持(FL)
可配附件:定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
