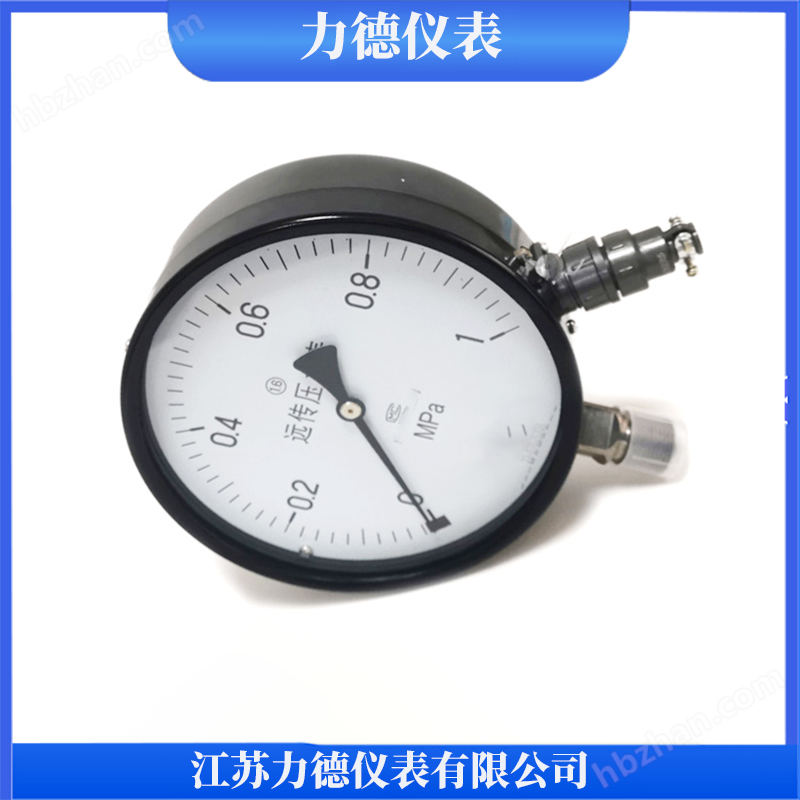

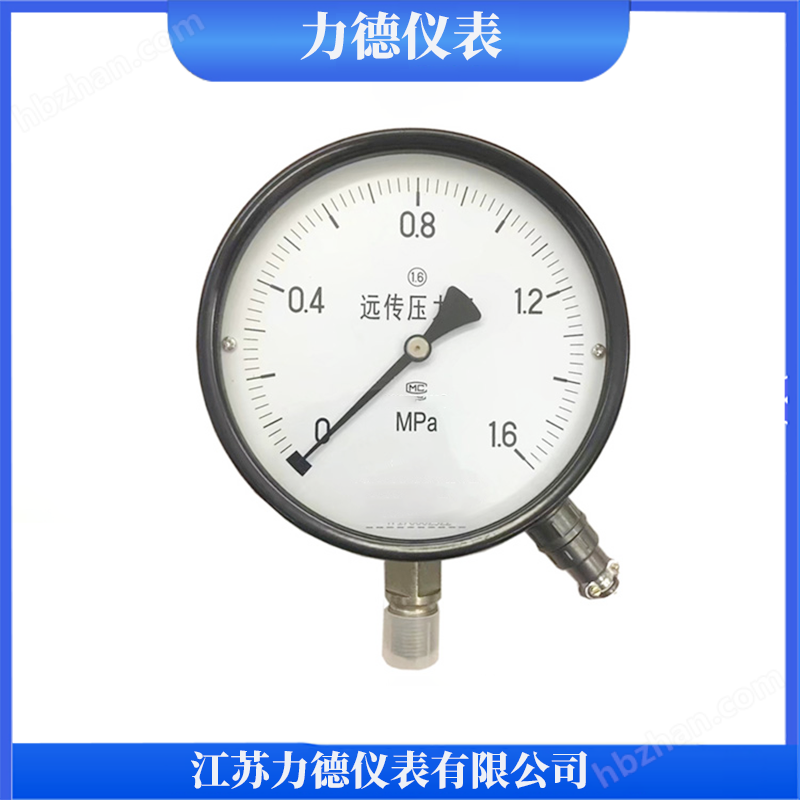

YSG-5X遠傳壓力表產品概述
系列儀表主要適用于工業生產過程和測量系統中用以測量各種非結晶和非凝固性的對鋼或鐵及其合金不起腐蝕作用的流體介質的壓力或負壓。
本系列儀表具有機械指針直接指示壓力值的同時，能將測介質的壓力值轉換成4~20mA ,0~20mV ,0~10mA,0.5~4.5V等各種電信號。便于較長距離傳送測量值，較終達到在中央控制室中與二次儀表進行配套。以實現生產過程的自動檢測與控制。
現場顯示：
YSG-2\3\4\5X系列遠傳壓力表具有機械式指針直接指示壓力值。
YSG-5X遠傳壓力表主要技術指標：
1. 儀表型號、名稱和輸出信號等
型號及名稱 | YSG-2X遠傳壓力表 | YSG-02X遠傳微壓表 | YSG-3X遠傳壓力表 | YSG-03X遠傳微壓表 | YSG-4X遠傳壓力表 | YSG-04X遠傳微壓表 | YSG-遠傳壓力表 | YSG-05X遠傳微壓表 |
工作電壓 | AC 220V | DC 24V | AC 220V | DC 5V | ||||
輸出信號 | DC:0~10mA | DC:4~20mA | DC:0~20mV | DC:0.5~4.5V | ||||
負載電阻 | ≤1.0K歐姆 | ≤350歐姆 | ≥50K歐姆 | ≥50K歐姆 | ||||
接線端子 | （1）（2）（3）（4）（5） +輸出- 220V 地 | （1） （2） +輸出- 二線制 | （1）（2）（3）（4）（5） +輸出- 220V 地 | （2）（1）（3）（1） +電源- +輸出- | ||||
重量 | 1.0kg | 1.0kg | 1.0kg | 1.0kg | ||||
配套二次儀表 | XMY系列壓力數字顯示控制儀 | |||||||
2. 測量范圍：
型號 | YSG-2X,3X,4X,5X遠傳壓力表 | YSG-02X,03X,04X,05X遠傳微壓表 | |||
測量范圍 | 0～0.1 0～0.16 0～0.25 0～0.4 0～0.6 0～1 0～1.6 0～2.5 0～4 0～6 0～10 0～16 0～25 0～40 0～60 | -0.1~0 -0.1～0.06 -0.1～0.15 -0.1～0.3 -0.1～0.5 -0.1～0.9 -0.1～1.5 -0.1～2.4 | 0～250 0～400 0～600 0～1000 0～1600 0～2500 0～4000 0～6000 0～10000 0～16000 0～25000 0～40000 0～60000 | -250～0 -400～0 -600～0 -1000～0 -1600～0 -2500～0 -4000～0 -6000～0 -10000～0 -16000～0 -25000～0 -40000~0 | -120~+120 -200~+200 -300~+300 -500~+500 -800~+800 -1200~+1200 -2000~+2000 -3000~+3000 -5000~+5000 -8000~+8000 -12000~+12000 -20000~+20000 |
MPa | Pa | ||||
3.精確度等級：1.6
4.使用環境條件：-10～55℃。
儀表在使用環境溫度偏離20±5℃時，其指示誤差△應按以下式計算
△ ≤±（d+K△t）\
式中：d——允許基本誤差的絕對值的百分?jǐn)?shù)。
其中：t2——-10℃~+55℃范圍內的任意值。
t 1——當t2高于25℃時為25℃，低于15℃時為15℃。
K——儀表溫度附加誤差的系數1.6級表K=0.75%/10℃。
輸出信號K=0.50%/10℃。
5.外形尺寸及接線端子尺寸見圖1~圖4
6.本產品執行企業標準Q/YXBM《YSG系列壓力變送器》。
