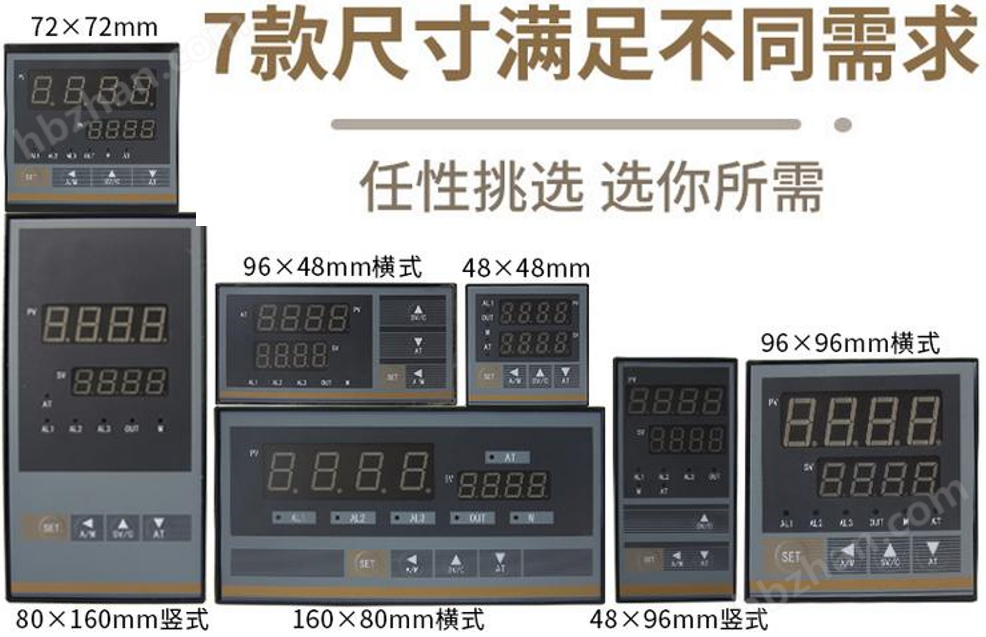

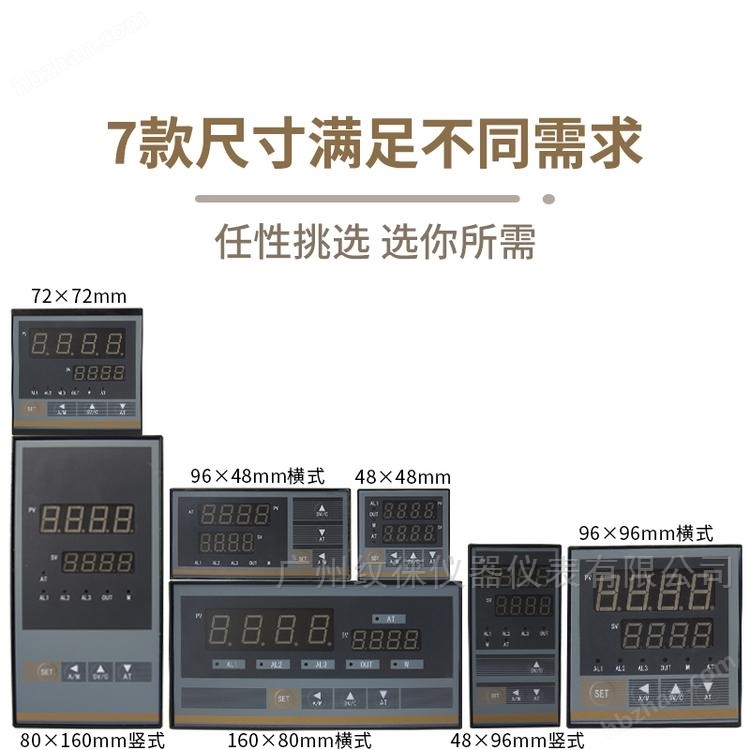

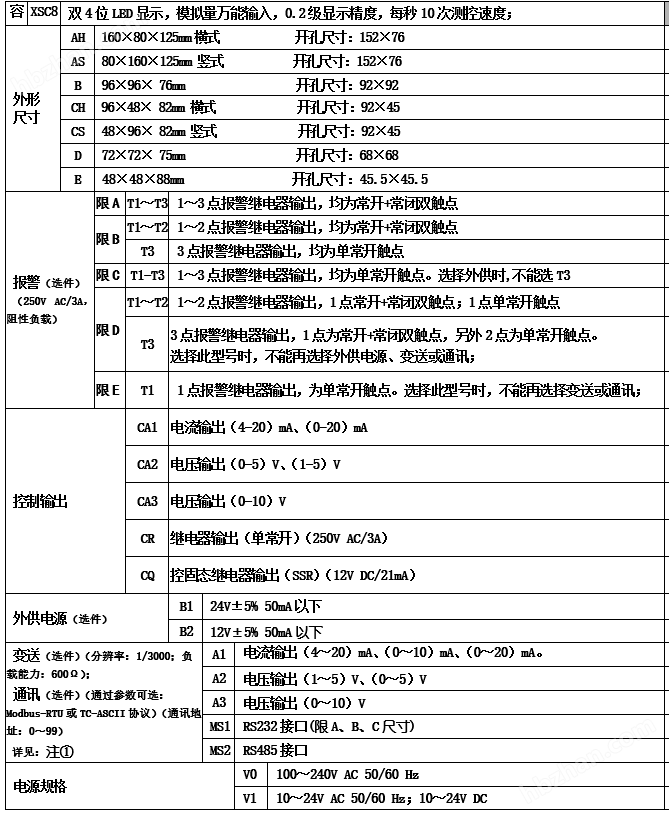

智能PID調節儀XSC8-CHCA1B1VO的安裝尺寸需結合其型號編碼規則及XSC8系列標準規格綜合分析。根據搜索結果,該系列包含多種外形尺寸,具體如下:
160×80mm(橫式/豎式)
開孔尺寸:152×76mm
適用于常規工業控制場景,支持多報警輸出及擴展功能,如變送輸出和通訊接口。
96x48mm(橫式/豎式)
橫式開孔尺寸:92×45mm;豎式開孔尺寸:92×45mm
緊湊型設計,常用于空間受限的安裝環境,可支持1-2點報警輸出。
96×96mm方形
開孔尺寸:92×92mm
適用于高密度儀表盤布局,提供雙顯示界面。
72×72mm方形
開孔尺寸:68×68mm
小型化設計,適合單點報警需求的場景。
48×48mm方形
開孔尺寸:45.5×45.5mm
超小型號,適用于微型設備集成。
XSC8-BCA1B1V0N調節儀
一、核心功能參數
顯示與精度

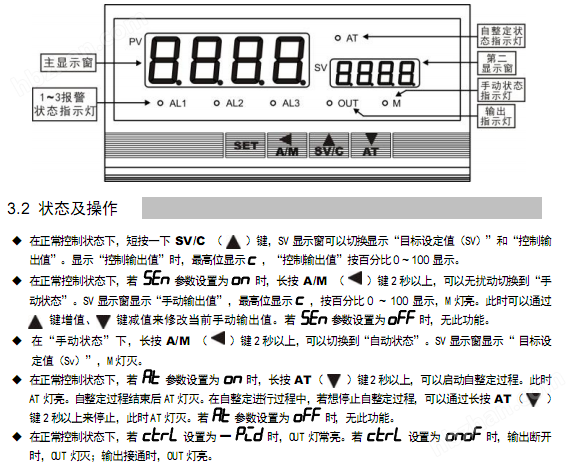

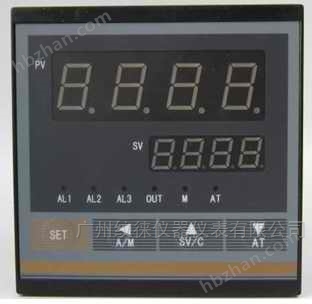

顯示方式:雙排四位LED數碼管
顯示范圍:-1999~9999,小數點可調
基本:+0.2%,16位A/D轉換器,測控周期0.2秒
輸入信號
支持類型:熱電偶(K、S、R等)、熱電阻(P100、Cu50等)、電壓(0-5V)、電流(4-20mA)、遠傳壓力表等
萬能輸入配置,可通過參數自由設定
控制輸出
繼電器觸點輸出:容量AC220V/3A
固態繼電器(SSR)輸出:脈沖電壓DC12V/30mA
可控硅觸發:單相/三相過零觸發
模擬量輸出:4-20mA、O-10mA、1-5V、0-5V
支持手動/自動無擾動切換
報警功能
