SF603/604/605/606/607智能溫控制儀XMT-SF501/502/503SD接線端子
西安慶成機電設備有限公司為了防止繼電器在設置值附近頻繁動作，在控制精度允許的情況下，合理設置。例如：溫度控制為100℃，回差為5℃，則溫度在小于100時繼電器吸合，大于105時繼電器斷開

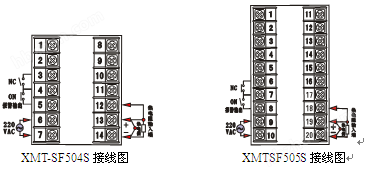

SF603/604/605/606/607智能溫控制儀XMT-SF501/502/503SD接線端子如圖所示：
| 參數代碼 | 參數定義 | 設置值 | 說明 |
| COOL | 正反作用 | ON/OFF | 當設置為OFF時，為加熱控制,測量值<設置值時，主輸出繼電器吸合，測量值>設置值＋D時，主輸出繼電器斷開；當設置為ON時，為制冷控制,測量值>設置值時，主輸出繼電器吸合，測量值<設置值－D時，主輸出繼電器斷開； |
CTRL | 控制方式 | ON.OF | 位式控制 ※ |
| SN | 輸入類型 | 0－11 | 請按所選傳感器類型，設置對應參數（見《七、參數說明》中“SN輸入類型”） |
| D | 位式控制時，為回差 | 0～9999 | 這是防止繼電器在設置值附近頻繁動作，在控制精度允許的情況下，合理設置。例如：溫度控制為100℃，回差為5℃，則溫度在小于100時繼電器吸合，大于105時繼電器斷開 |
SF603/604/605/606/607智能溫控制儀XMT-SF501/502/503SD按鍵定義：
按鍵定義
① （設置）鍵： a 在正常顯示狀態下，按
鍵3秒鐘，進入?yún)?shù)設定狀態；
b 在設定狀態時，按一次鍵，存儲參數的新設定值并顯示下一個參數。
②（增加）鍵： 在參數設定狀態下，增加設定參數的數值。在測量狀態下,增加控制值數值
③（減少）鍵： 在參數設定狀態下，減少設定參數的數值。在測量狀態下,減少控制值數值
※ 按住上升或下降鍵不放,可以快速修改設置值
SF603/604/605/606/607智能溫控制儀XMT-SF501/502/503SD接作方法：
操作方法
⑴ 上電自檢
①按儀表的端子接線連接好儀表的電源、輸入、輸出等接線。
②仔細檢查儀表的接線，正確無誤后方可打開電源。
③儀表接通電源后，立即進入初始自檢狀態，幾秒鐘后進入測量狀態，按照儀表內部預設的參數進行測量。
⑵參數值的設定
按鍵不放，3秒鐘后儀表進入?yún)?shù)設置狀態，參數符號在上排顯示器顯示，參數數值在下排顯示。這時可以通過增加、減少鍵對參數值進行修改。也可以按
鍵存儲此參數并進行。
