一、 簡介

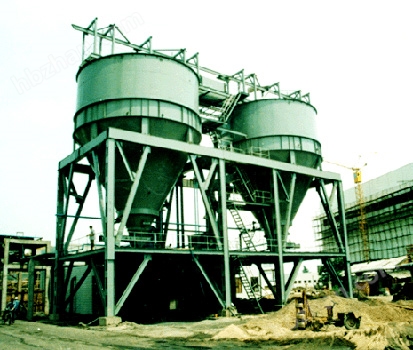

　　脫水倉是一種具有脫水、儲存和自動卸料三種功能的設備，它可供火力發電廠鍋爐水力除渣系統爐渣脫水裝車外運之用，爐渣(固態渣或液態渣)或從磨煤機排出的石子煤經水力噴射器或泵水力輸送至脫水倉中，待堆放至渣位，經過5~7h的靜止沉淀，倉內剩余的水經濾水組件過濾后由排水閥排出，經脫水后的渣，其含水率一般可低于25%，最后通過底部的電控氣動排渣門排出，裝汽車或火車等運輸工具外運到渣場或綜合利用，脫水倉一般安裝兩臺，相互切換交替使用，當一臺靜止脫水和排渣時，另一臺進渣漿。

　　從脫水倉排出的溢流水一般設計為封閉式循環系統，故脫水倉后面應配置相應處理出力的澄清水設備，使溢流水及疏排水經沉淀處理后回收，作為鍋爐沖渣系統的水源，以達到節水和減少污染的目的，在沉淀池內沉積的細灰經排污泵返回脫水倉內。

二、結構特點及工作原理

　　脫水倉由倉體、分粒器、底流擋板、濾水組件、排渣門、上部連接平臺和振動器等部件組成。渣漿經水力噴射泵送至脫水倉的中心，渣粒經頂部不銹鋼的分粒器分級，在水中粗顆粒渣進入脫水倉中心，細顆粒渣沉積在脫水倉周圍。

　　脫水倉上部設有底流擋板，使進入的渣漿直接向下進入倉中心，使沉淀區水流平穩，有利于顆粒沉降，使溢流水進入溢流堰之前不致發生擾動而影響溢流水質。

　　溢流堰上設有鋸齒形溢流板，溢流水通過鋸齒形溢流堰進入溢流水槽，進一步降低溢流水速，從而有效地降低排出水中的含灰量，溢流水流經排水管至回水系統或排放掉。

　　倉壁四周的濾水組件配置不銹鋼篩網，倉中積水經粗渣過濾層進入濾水組件的水槽，靠重力向下流至脫水倉排渣門上部的環形集水槽，經?108×4排水管排出，排渣門的規格為?914mm，設有電控氣動裝置，并設有排水裝置和氣封裝置，密封性能好，啟閉靈活，倉的底部排渣門的上方設有振動器，在倉內渣快排完時，可以開啟振動器(一個或兩個同時投運)以利于倉內渣排盡。集水槽上設有高壓水沖洗入口，在打開排渣門之前，先短時打開沖洗水入口閥門，以松散排渣門附近的渣，有利于排渣。同時，沖洗水也用來沖洗濾水組件及排渣門。

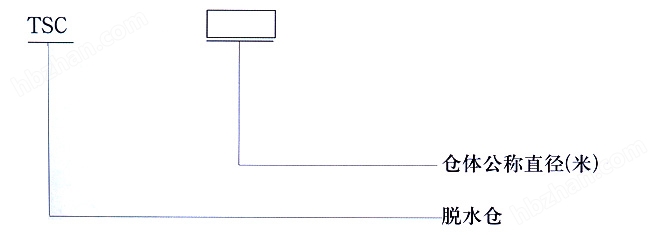

三、型號意義

四、主要技術參數

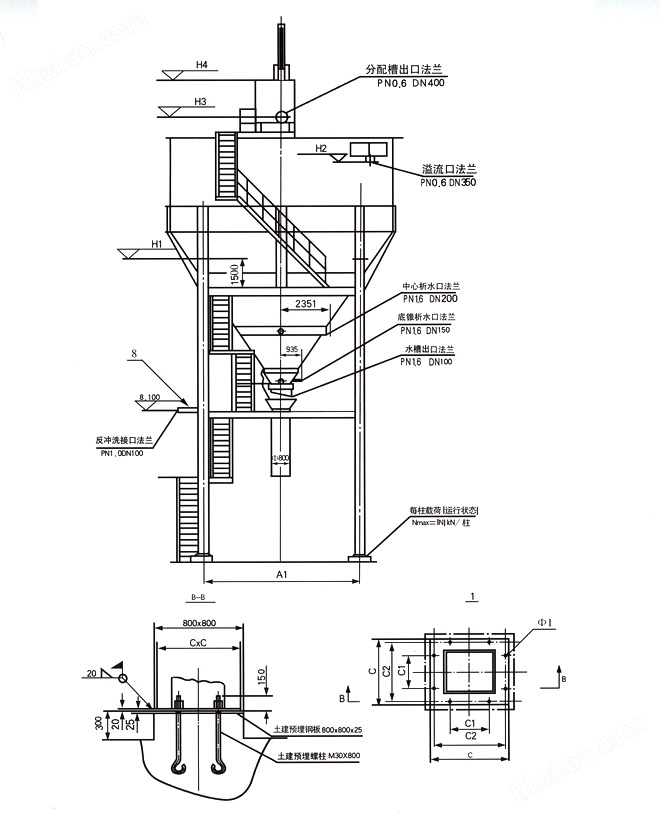

五、設備外形及結構尺寸
