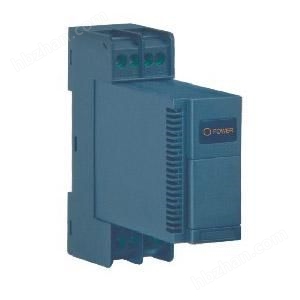

RZG-3□□0S直流信號輸入隔離器一入二出

特性

• 或電壓信號輸入。
• 隔離輸出電流或電壓信號。
• 一入二出的直流信號隔離器。
• 電源-輸入－輸出1-輸出2之間隔離。
• 輸出信號零點和滿度可調整。
• 帶有工作電源指示燈。
• 模塊化拔插式結構，可帶電拔插。
• 標準的35mmDIN導軌卡式安裝。

概述

• 將現場各種設備的直流電流或電壓信號經過隔離傳送，輸出直流電流或電壓信號給控制系統或其它單元組合儀表，能有效消除地回流，解決工業現場干擾及信號轉換傳輸及匹配問題。
• 這是一入二出的直流信號輸入隔離器。一路輸入，兩路通道隔離輸出。該隔離器采用獨立的直流電源供電方式，供電電源-輸入-輸出之間隔離。
• 儀表主機與底座為拔插式結構，接線端子布置在底座上,接線采用M3螺絲緊固,標準的35mmDIN導軌卡式安裝。
• 可以與單元組合儀表及DCS、PLC等系統配合使用。

技術參數

• 供電
  供電電壓范圍：20~30VDC
  額定供電電壓：24VDC
  電流消耗：<45mA（24VDC供電,20mA輸出時）
  電源指示：通電時，LED電源指示燈亮
• 輸入
  輸入電流：4～20mA；其它指定電流
  輸入電壓：1～5V；其它指定電壓
  輸入阻抗：電流輸入時24Ω；電壓輸入時：≥500KΩ
• 輸出

  輸出電流：4～20mA；其它指定電流
  輸出電壓：1～5V；其它指定電壓
  負載：電流4~20mA輸出時,≤350Ω出廠默認,另有≤100Ω,≤550Ω,≤750Ω,≤1KΩ可選;
  電壓1~5V輸出時,≥10KΩ
  輸出紋波：<10mVp-p
• 綜合通用參數
  標準精度：±0.1%
  溫度漂移：±0.015%/℃
  響應時間：<10ms
  穩定時間：<1s
  隔離能力：輸入-輸出-電源之間1.5KV,1min,50Hz
  絕緣電阻：-輸出-電源之間≥100MΩ/500VDC
  工作環境溫度：-20～＋60℃
  儲存環境溫度：-40～＋80℃
  環境濕度范圍：5~95%（無冷疑）
  外形尺寸：厚25×高80×長80（mm）
  整機重量：約85g

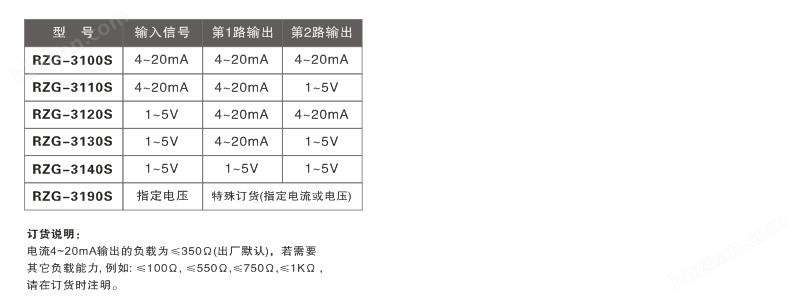

選型、訂貨代碼

端子接線圖
