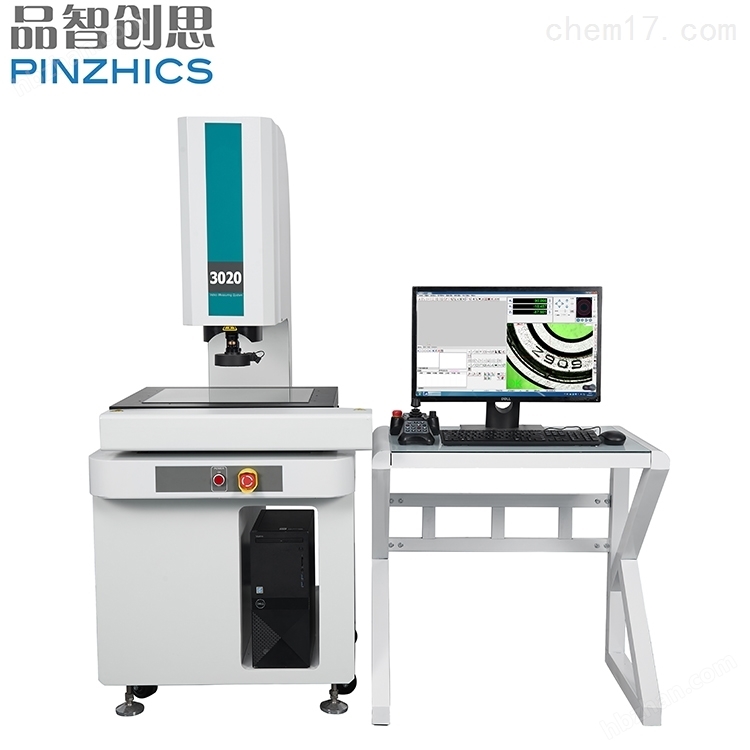

3D自動精密影像儀適用于大尺寸產品檢測，如液晶模組、鈑金件、PCB、塑膠件等。該產品理念和硬件配置，可實現各種復雜、精密零件輪廓、尺寸、角度的準確測量，可以提高客戶的測量效率。


3D自動精密影像儀特點

1.工作臺和機身采用天然花崗石，無應力變形.

2.工作臺導軌采用高精度V型導軌，導軌采用非膠接螺套固定方式,*無螺套的熱變形和松脫因素影響,使儀器精度更持久穩定.

3.導軌直線裝調精度水平達同行業水平，使精度大程度通過硬件裝調保證，比單純依賴軟件誤差補償?shù)姆绞礁苓m應不同環境變化.

4. XYZ三軸伺服馬達驅動，軟件程序自動控制.

5.自動對焦與尋邊，可編程自動測量

n 移動橋式精密花崗巖架構，高精度，高穩定性

n 高精度0.1um分辨率光柵系統

n 四軸CNC控制系統，全自動測量

n 全閉環伺服運動控制系統，速度快、精度高

n 搖桿/鼠標操作，簡單易用

n 程控5環8區LED冷光源，平行輪廓光源，同軸光源

n 根據客戶工件的具體情況，提供不同的照明組合

n 全自動高精度變倍鏡頭

n 可聚焦測高，可加裝接觸式測頭和激光測頭模組

n 可以按照客戶需求提供定制化設計

基本參數

型 號 ： PZ-3020CNC

行 程 （mm） ： 500×400×200

外形尺寸： 1320×1710×1650

整機重量： 1550

機臺承重：80

測 量 精 度 ：E2XY=（3+L*/200）μm ； E1Z=（5+L*/100）μm ； *L表示測量長度，以毫米為單位

運 行 速 度 ： VXY=500mm/s ；Vz=100mm/s

工 作 環 境 ：溫度：20℃±5℃ ；溫度變化：<2℃/hr ；濕度：30%～60%

電 源 要 求 ：電壓：220V 50/60 Hz ；功率：1800W ；用電設備要求接地可靠：接地電阻小于4Ω。

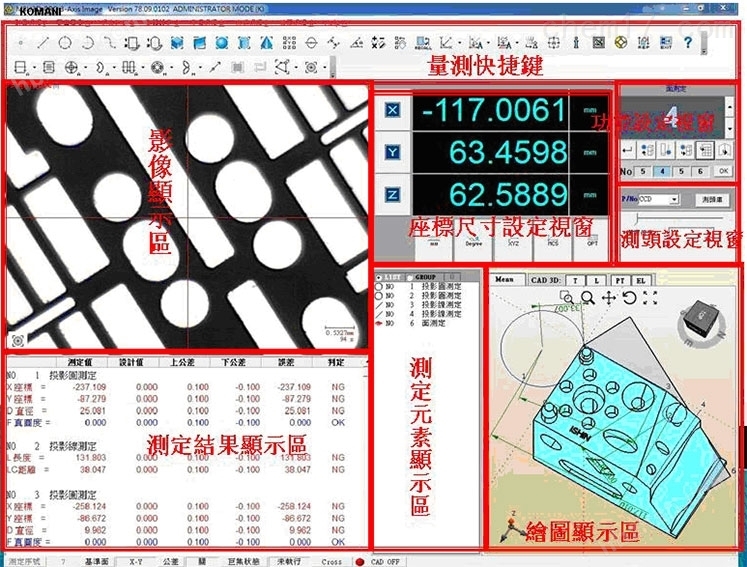

軟件介紹

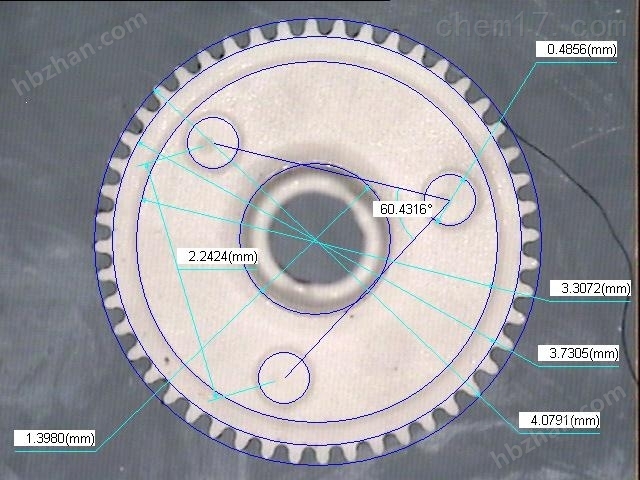

元素測量：測量點、線、圓、弧、角度、橢圓，規定點數測量矩形，自動識別點、線、圓、弧。
元素構造：中心點構造、交點構造、中點構造、線構造、圓構造、角度構造。
元素預置：點、線、圓、弧。
圖形處理：座標平移，工件擺正。任意軸擺正，座標系重置。
圖形放大，圖形縮小，圖形平移，圖形打印圖形選中，取消選中，圖形刪除。
設置放大，圖形縮小，圖形打印圓形選中，取消選中，圖形刪除。
設置影像的灰度，飽和度，對比度，影像保存為BMP格式。
多種尋邊模式，電腦自動取點，自動識別圓、弧大大提高采點速度。
測量數據直接發送到AutoCAD中，測量的圖形可以dxf文檔保存。測量數據可發送到WORD，Excel中，進行統計分析，可畫出簡單的Xbar-S管制圖，求出Ca，等各種參數。多種語言界面切換。

技術服務及技術培訓，可以提供以下方式：

（1）技術方案：有專業的售后網絡服務工程師為您提供技術解決方案。

（2）售后服務：我公司采取定期回訪與隨時電話咨詢相結合的售后服務制度，力求及時發現并解決用戶

使用中存在的困難和問題，設備如出現故障,需要上門解決時.我方承諾4 小時內給予答復及遠程協助解決，48小時內派技術人員赴現場解決問題，7X24小時提供售后服務支持。

（4）設備到后由購方現場使用培訓，設備到達現場以后，需方派使用人員現場培訓。包括設備的使用故障解決及日常維護。

(5)維修保養：設備免費保修十二個月,在質保期限內因我方原因造成的機器故障，負責免費維修、免費更換零配件。

（6）保修期外服務：我公司承諾對影像測量儀實行維修服務，維修只收成本費。設備質保期滿后，能提供及時、優質、地技術服務和備品供應。
