安瓿瓶圓跳動測試儀

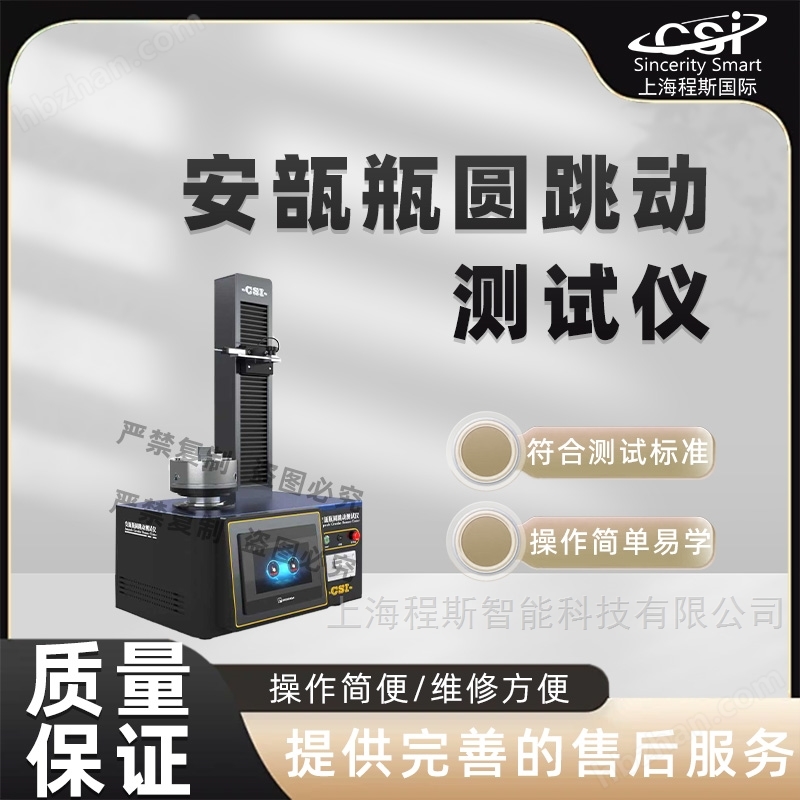

CSI-Z432安瓿瓶圓跳動測試儀
儀器工作原理
?夾持與定位：?儀器通常有一個精密的夾具（如V型塊、精密頂針或仿形夾具），用于?豎直夾持?安瓿瓶的頸部或底部，確保安瓿瓶的?基準軸線?（理想旋轉中心線）與儀器的主軸旋轉中心線?盡可能重合?。
?驅動旋轉：通過電機驅動主軸或驅動輪，使被夾持的安瓿瓶?繞其基準軸線勻速旋轉?。
?位移測量：?
在安瓿瓶瓶身待測截面的外側（通常是瓶身中部或標準指定的位置），安裝一個高精度的?非接觸式位移傳感器?（常用類型有電渦流位移傳感器、激光位移傳感器）。
傳感器探頭精確對準并垂直于瓶身表面，距離瓶身表面一個微小且固定的距離（初始間隙）。
當安瓿瓶旋轉時，由于其圓跳動誤差的存在，瓶身表面與傳感器探頭之間的距離會?周期性變化?。
儀器關鍵組成部分
?精密機械平臺與主軸：提供穩定的支撐和精確的旋轉運動，自身跳動極小。
?精密夾具系統：確保安瓿瓶準確定位和可靠夾緊，且不引入額外誤差。
?高精度位移傳感器：核心測量元件，要求分辨率高（通常達到微米級）、線性度好、響應快。
?驅動系統：馬達、傳動機構等，提供穩定轉速。
?數據采集與處理單元：采集傳感器信號并進行計算分析。
?人機交互界面：顯示屏、控制按鍵、觸摸屏，用于設置參數、啟動測試、查看結果、管理數據等。
?機架與外殼：提供保護，減少環境干擾（如振動、氣流）。
?符合標準：
YBB00332003, YBB00322003, ChPYBB00332002、YBB00192003、GB 8452、GB 2637、GB 2639
主要測試參數
控制系統：PLC;
操作界面：彩色7寸觸摸屏，中英文切換；
1-2ml 安瓿：圓跳動 ≤ 0.6 mm
5-10ml 安瓿：圓跳動 ≤ 0.8 mm
20ml 安瓿：圓跳動 ≤ 1.0 mm
樣品直徑：5mm-80mm
儀器量程：0-12.5mm
分度值：0.001mm
可測高度：15mm-150mm
機器尺寸：230mm×170mm×310mm(長寬高)
重量：15Kg
儀器特點
?測試位置：通常在安瓿瓶瓶身中部進行測量，具體位置需參照適用的標準或客戶要求。
?轉速：?測試時的旋轉速度需要設定，過快可能引入振動誤差，過慢影響效率。標準或儀器手冊通常會規定。
?測量精度：?儀器的關鍵指標，通常在微米級（如 ±1μm）。
?判定標準：?主要依據國家藥品包裝容器（材料）標準（如YBB標準）或《中國藥典》規定。常見的圓跳動公差限根據安瓿瓶規格（容量、管徑）不同而異
測量頭自動升降，調節測點位置，方便實用；
具備自動統計大小值、偏差值，儀器小分度值不低于0.001mm；
觸摸屏控制，系統程序具備ISP在線升級功能，可按照用戶要求更改試驗功能；
儀器可存儲不少于500組數據，每組數據10個測量值；
試驗結束自動提醒功能；
選配專用計算機測試軟件，能夠?qū)崿F(xiàn)數據的導出、存儲、打印等功能。
