產品概述
劍魚MWR301是一款77GHz高性能交通流量監測雷達。利用發射的無線電波與回波的頻率差準確的測量目標的速度、距離、角度等信息。可以對場景內的多個目標進行高精度探測。實現當前路段的車流量檢測。搭配視頻車檢器使用,完成300米范圍內車輛的檢測以及車流量信息的統計。實現交通路況信息的實時監控及披露,為解決交通擁堵提供有力的數據支持。
產品特點
●采用77GHz MIMO技術,性能更穩定;
●最遠探測距離300米,最多探測目標128個;
●支持道路流量檢測、速度監測、軌跡跟蹤檢測、占有率、排隊長度等;
●支持交通事件檢測,包括緩行擁堵、逆行、異常停車、變道、跟車過近等;
●支持虛擬線圈設置,線圈大小和位置軟件可調,實時輸出車輛存在信息;
●支持定制化數據輸出;
●采用的信號處理技術,虛警率低
●支持RJ45以太網接口和RS485串行接口、開關量;
●全天候工作,不受天氣、光線、溫度等環境影響
●支持正向安裝、側向安裝,調試簡易。
應用場景

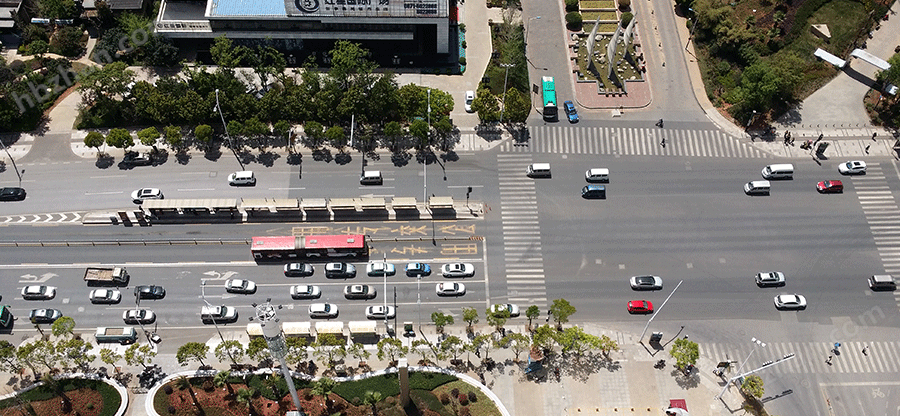

智能路口紅綠燈系統

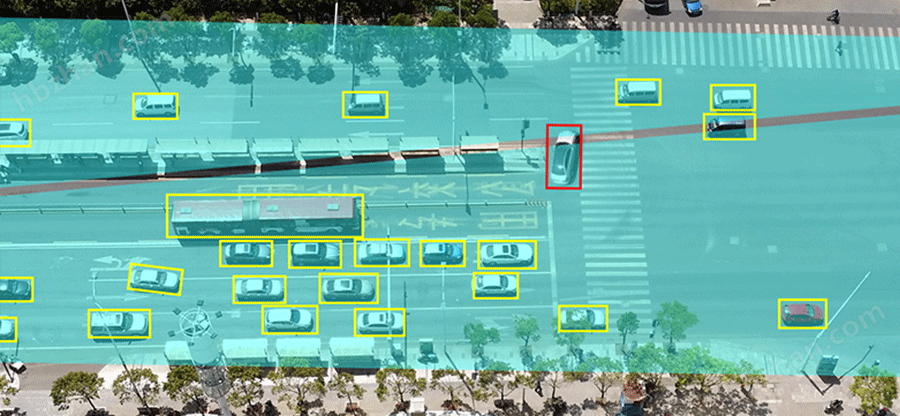

道路交通參數采集系統
車路協同系統

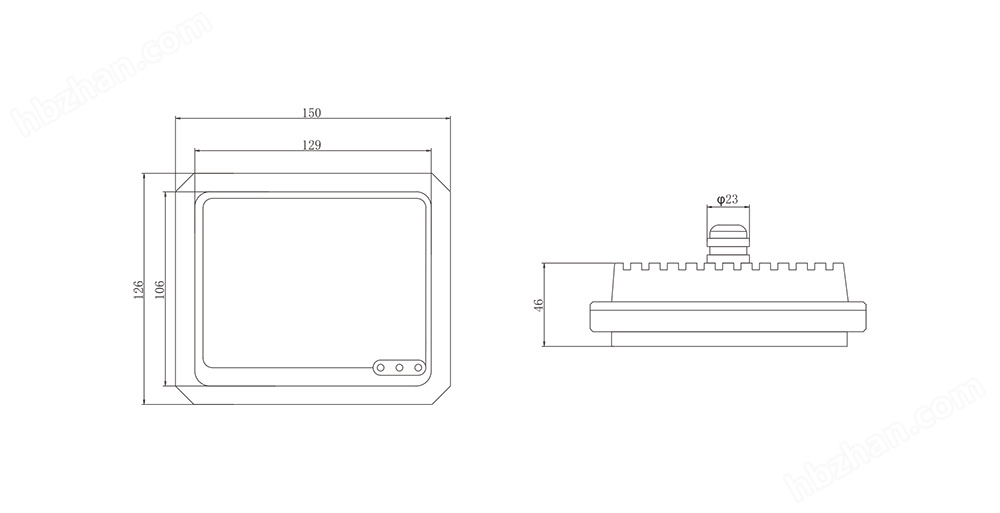

產品尺寸
技術參數
| 參數名稱 | 參數規格 | 單位 |
| |
| 工作頻段 | 77 | GHz |
| |
| 調制方式 | FMCW |
|
| |
| 發射功率 | 30 | dBm |
| |
| 循環周期 | 60 | ms |
| |
| 測距范圍 | 3 | 300 | m |
|
| 測距精度 | -0.6 | 0.6 | m |
|
| 測速范圍 | -250(去向)) | 300(來向) | Km/h |
|
| 測速精度 | -0.5 | 0.5 | Km/h |
|
| 波束水平視角 | -40 | 40 | deg |
|
| 波束俯仰視角 | -7 | 7 | deg |
|
| 通信接口 | TCP/RS485 |
|
| |
| 網絡接口 | / |
|
| |
| 報警接口 | / |
|
| |
| 工作電壓 | 12 | 24 | VDC |
|
| 功耗 | ≤3 | W |
| |
| 溫度范圍 | -40 | 80 | ℃ |
|
| 尺寸 | 150×126×41 | mm |
| |
| 防護等級 | IP66 |
|
|
