一、簡述
該機適用于火力發(fā)電廠除塵器、空氣預熱器、省煤器等設備的出料口或干灰輸送管道中,作鎖氣及均勻給料。也可用于化工廠、水泥廠、糧食等部門的氣力輸送系統中。
二、結構特點
該設備主要結構由殼體、轉子組件、傳動機構(擺線針輪減速機)、電動機等組成。目前制造的傳動機構主要有兩種,即:傳動機構與轉子組件用鏈條傳動、傳動機構與轉子組件用聯軸器直接聯接。
三、型號意義
四、主要技術參數
型號 | JDS-5 | JDS-10 | JDS-20 | JDS-40 | JDS-60 | JDS-80 | JDS-100 | JDS-150 | JDS-200 | |
出力 | t/h | 5 | 10 | 20 | 40 | 60 | 80 | 100 | 150 | 200 |
m3/h | 8 | 30 | 60 | 80 | 100 | 150 | 200 | 280 | ||
適用溫度 | ≤200℃ | |||||||||
電機型號 | Y90L-4 | Y100L1-4 | Y100L2-4 | Y132S-4 | ||||||
功率 kw | 1.5 | 2.2 | 3.0 | 5.5 | ||||||
減速機型號 | BWD3-87-1.5 | BWD3-43-2.2 | BWD3-43-3 | BWY5-59-5.5 | ||||||
轉子轉速 rpm | 8 | 16 | 33 | 16 | 24 | 33 | 30 | 45 | 25 | |
重量 kg | 360 | 550 | 980 | 1300 |

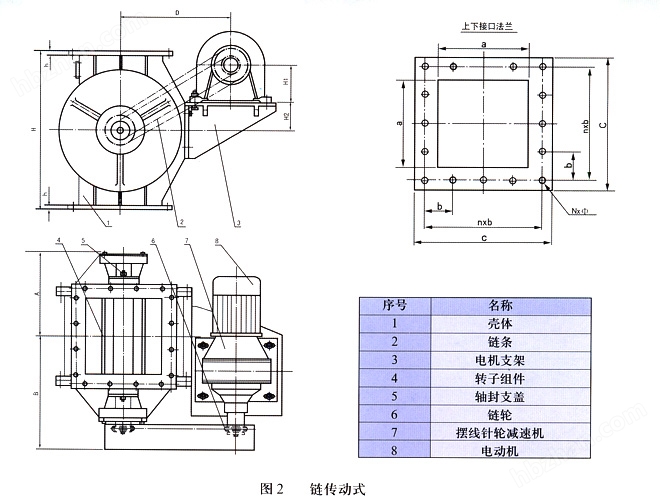

五、設備外形及尺寸
規(guī)格 | DS5 | DS10 | DS20 | DS40 | DS60 | DS80 | DS100 | DS150 | DS200 |
a | 250 | 300 | 400 | 700 | |||||
n×b | 4×82.5 | 4×95 | 5×95 | 6×130 | |||||
c | 380 | 430 | 550 | 830 | |||||
H | 540 | 700 | 840 | 1100 | |||||
H1 | 160 | 160 | 200 | 240 | |||||
H2 | 135 | 115 | 50 | 180 | |||||
h | 20 | 20 | 20 | 20 | |||||
A | 338 | 379 | 455 | 595 | |||||
B | 442 | 490 | 588 | 730 | |||||
D | 421 | 500 | 580 | 703 | |||||
N×Ф | 16×Ф14 | 16×Ф18 | 24×Ф18 |
