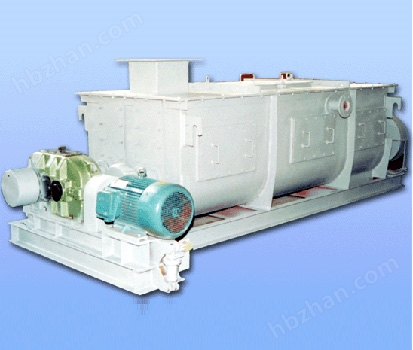

一、 簡述
該設備適用于燃煤電站干灰輸送系統,作干灰加水攪拌用。該機可以順利地將干灰制成含水率25%左右的濕灰,裝車外運,也可以將干灰制成高濃度灰漿,裝船外運或皮帶輸送等。
二、 結構特點
1. 硬齒面減速機和力矩限止器,使設備運行得到安全保障。
2. 合理的噴霧裝置,使灰水混合達到效果。
3. 高耐磨材料鑄成的攪拌葉片,是攪拌機使用壽命長、正常運行的可靠保證。
4. 設計合理的軸座及密封裝置結構,不僅檢修方便,而且使水的漏、冒現象消除。
5. 增加預加水段,使攪拌效果更好。
6. 寬敞的翻轉檢修門使檢修工作舒適輕松。
7. 靈活可靠的電氣控制系統,使操作安全、簡便。

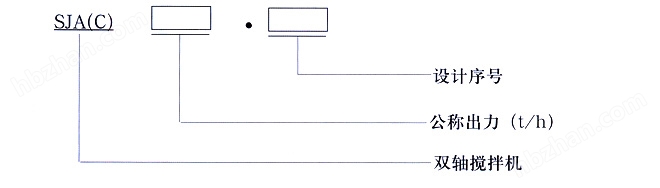

三、 型號意義

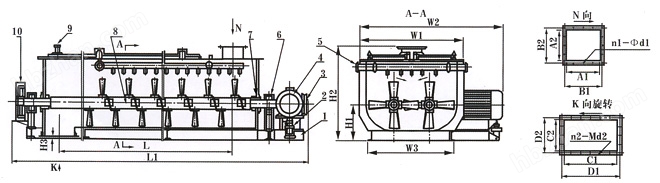

四、SJA型雙軸攪拌機外形尺寸圖
序號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
名稱 | 機座 | 力矩限止器 | 硬齒面減速箱 | 電機 | 進水管 | 軸承座 | 軸封裝置 | 攪拌軸裝置 | 排氣裝置 | 傳動裝置 |
五、SJA型技術參數及安裝尺寸
型號 項目 | SJA10 | SJA20 | SJA40 | SJA60 | SJA80 | SJA100 | SJA200 | |||
處理量 | t/h | 10 | 20 | 40 | 60 | 80 | 100 | 200 | ||
葉片轉速 | r/min | 37.5 | 47.6 | 47.6 | 47.6 | 53 | 47.6 | 47.6 | ||
葉片直徑 | mm | 400 | 400 | 500 | 600 | 600 | 700 | 860 | ||
電機型號 | Y132S-4 | Y132M-4 | Y160M-4 | Y160L-4 | Y180M-4 | Y250M-4 | Y225M-4 | |||
電機功率 | kW | 5.5 | 7.5 | 11 | 15 | 18.5 | 37 | 45 | ||
減速機型號 | DCYK160-40 | DCYK160-31.5 | DCYK160-31.5 | DCYK180-31.5 | DCYK180-28 | DCYK200-31.5 | DCYK224-31.5 | |||
外形尺寸 | L | 1900 | 1900 | 1900 | 2400 | 2600 | 2600 | 2600 | ||
L1 | 3900 | 3900 | 4000 | 4550 | 4750 | 4800 | 4800 | |||
H1 | 350 | 350 | 410 | 470 | 470 | 540 | 620 | |||
H2 | 900 | 900 | 1060 | 1300 | 1300 | 1400 | 1560 | |||
H3 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |||
W1 | 880 | 880 | 1050 | 1240 | 1240 | 1400 | 1600 | |||
W2 | 1500 | 1500 | 1600 | 1700 | 1750 | 1850 | 2100 | |||
W3 | 770 | 770 | 960 | 1100 | 1100 | 1200 | 1450 | |||
接口尺寸 | A1×A2 | 250×250 | 250×250 | 300×300 | 300×300 | 300×300 | 400×400 | 700×700 | ||
B1×B2 | 330×330 | 330×330 | 380×380 | 380×380 | 380×380 | 475×475 | 780×780 | |||
C1×C2 | 400×400 | 400×400 | 400×400 | 800×500 | 800×500 | 800×500 | 1360×530 | |||
D1×D2 | ------ | ------ | ------ | 800×500 | 870×570 | 870×570 | 1430×600 | |||
n1×Фd1 | 16×Φ14 | 16×Φ14 | 16×Φ14 | 16×Φ14 | 16×Φ14 | 16×Φ14 | 24×Φ18 | |||
n2×Md2 | ------ | ------ | ------ | 20×M12 | 20×M12 | 20×M12 | 32×M12 |

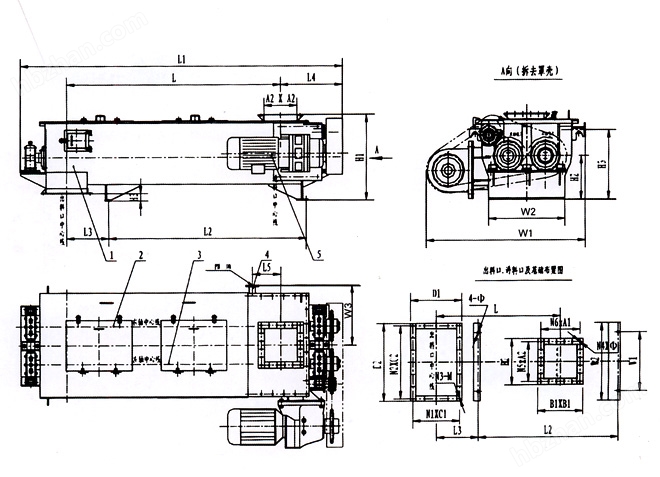

六、SJC型雙軸攪拌機外形尺寸圖
序號 | 1 | 2 | 3 | 4 | 5 |
名稱 | 殼體 | 右軸組件 | 左軸組件 | 水管總成 | 傳動裝置 |
