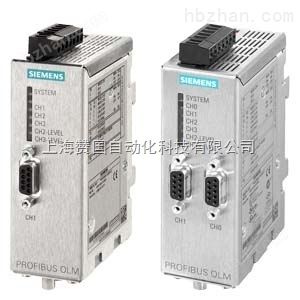

6GK1503-3CC00 SIMATIC NET, PB OLM/G12-1300V4.0 帶有 1 個 RS485 和的光纖鏈路模塊和 2 玻璃光纖接口（4 BFOC 插座），遠距離時波長 1300nm,帶信號 接點和測量輸出

光鏈路模塊（OLM）

• 訂貨數據
• 附件
• 產品信息

更多動作

將選定的列導出到 Excel

將選定的列導出到 Excel

	產品編號 / 產品說明		目錄價格 / 您的價格
		6GK1503-2CA00 SIMATIC NET, PB OLM/P11 V4.0 帶有 1 個 RS485 和的光纖鏈路模塊和 1 塑料光纖接口（2 BFOC 插座），帶信號 接點和測量輸出，包括 2 個 BFOC 連接器	顯示價格 按一下下面的“可用性細節”鏈接，來獲得額外的可用性信息
		6GK1503-2CB00 SIMATIC NET, PB OLM/G11 V4.0 帶有 1 個 RS485 和的光纖鏈路模塊和 1 玻璃光纖接口（2 BFOC 插座），帶信號 接點和測量輸出	顯示價格 按一下下面的“可用性細節”鏈接，來獲得額外的可用性信息
		6GK1503-2CC00 SIMATIC NET, PB OLM/G11-1300V4.0 帶有 1 個 RS485 和的光纖鏈路模塊和 1 玻璃光纖接口（2 BFOC 插座），遠距離時波長 1300nm,帶信號 接點和測量輸出	顯示價格 按一下下面的“可用性細節”鏈接，來獲得額外的可用性信息
		6GK1503-3CA00 SIMATIC NET, PB OLM/P12 V4.0 帶有 1 個 RS485 和的光纖鏈路模塊和 2 塑料光纖接口（4 BFOC 插座），帶信號 接點和測量輸出，包括 4 個 BFOC 連接器	顯示價格 按一下下面的“可用性細節”鏈接，來獲得額外的可用性信息
		6GK1503-3CB00 SIMATIC NET, PB OLM/G12 V4.0 帶有 1 個 RS485 和的光纖鏈路模塊和 2 玻璃光纖接口（4 BFOC 插座），標準距離時達 2850m,帶信號 接點和測量輸出	顯示價格 按一下下面的“可用性細節”鏈接，來獲得額外的可用性信息
		6GK1503-3CC00 SIMATIC NET, PB OLM/G12-1300V4.0 帶有 1 個 RS485 和的光纖鏈路模塊和 2 玻璃光纖接口（4 BFOC 插座），遠距離時波長 1300nm,帶信號 接點和測量輸出	顯示價格 按一下下面的“可用性細節”鏈接，來獲得額外的可用性信息
		6GK1503-3CD00 SIMATIC NET, PB OLM/G12-EEC V4.0 帶有 1 個 RS485 和的光纖鏈路模塊和 2 玻璃光纖接口（4 BFOC 插座），擴展溫度范圍 -20..+60 ℃	顯示價格 按一下下面的“可用性細節”鏈接，來獲得額外的可用性信息
		6GK1503-4CA00 PROFIBUS OLM/P22 V4.0; OPTICAL LINK MODULE W. 2 RS485 AND 2 PLASTIC-FO-INTERFACES (4 BFOC-SOCKETS); WITH SIGNAL. CONTACT AND MEASURING OUTPUT; INCL. 4 BFOC-CONNECTORS	顯示價格 按一下下面的“可用性細節”鏈接，來獲得額外的可用性信息
		6GK1503-4CB00 PROFIBUS OLM/G22 V4.0; OPTICAL LINK MODULE WITH 2 RS485 AND 2 GLASS-FOC-INTERF. (4 BFOC-SOCKETS) FOR STANDARD- DISTANCES UP TO 2850 M; WITH SIGNAL. CONTACT AND MEASURING OUTPUT;	顯示價格 按一下下面的“可用性細節”鏈接，來獲得額外的可用性信息

Overview

• 使用玻璃，PCF 以及塑料 FO 電纜來布置光纖 PROFIBUS 網絡 (直線型， 星型， 環型網絡)。
• 通過電源冗余和接線布置冗余實現高實用性。
• 通過信號觸點實現功能監測。
• 所有的 PROFIBUS 數據傳輸速率從 9.6 kbit/s 到 12 Mbit/s ，且 PROFIBUS-PA 的傳輸速率達到 45.45 kbit/s。
• 通過用于通道監視的 LED 或跨測量端子使用一塊伏特計來監視光纖電纜路徑

Benefits

• 通過熱備用光纖環結構，具高網絡可用性
• 通過信號觸點，LED 和測量裝置進行的錯誤定位
• 通過使用玻璃纖維光纜，范圍擴大到高達 15 km 的長度
• 用于zui大至 －20 °C 的室外使用的 OLM/G12-EEC

Area of application

使用 PROFIBUS OLM （光連接模塊） 版本 3 后，PROFIBUS 光網絡能組裝于線型、星型與冗余環拓樸結構。

一個 FOC 線路的傳輸速率取決于距離，zui高可達 12 Mbit/s。

OLM 中的應用實例：

• 基于 PROFIBUS 的系統總線
• 通過玻璃光纜的樓宇內部網絡
• 由電 / 光網段組成的混合網絡
• 大型擴展網（道路隧道，交通管制系統）
• 可用性要求很高的網絡（冗余環網絡）

Design

OLM 具有一個緊湊型金屬外殼。 適于安裝在標準的安裝軌道以及固定安裝。

24 V 電源通過一個端子板供電，它支持冗余電源的配置。

信號觸點可用于將數字信號傳遞到控制器或 HMI 系統以供評估。

OLM 可以互相組合，而各站或整個電子網段相結合可通過電氣接口集成到 PROFIBUS 網絡中。

OLM 可具有一個或兩個具有 BFOC 連接方式的 FOC 接口用于不同類型的 FO 電纜：

• 塑料 FO 電纜（980/1000 µm） 能用于長度zui多為 80 m 的單線路。它們還能通過 BFOC 連接器在現場組裝。
• PCF FO 電纜（200/230 µm） 能用于長度zui多為 400 m 的單線路。它們還能通過 4 個 BFOC 連接器與插接附件進行預裝。
• 玻璃光纖多模 FO 電纜（62.5/125 µm）,同 SIMATIC NET 光纖電纜一樣，F(xiàn)O 電纜可用于長距離傳輸，zui遠距離可達 3000 m。這些光纜還能通過 4 個 BFOC 連接器插件進行預裝。
• 單模 FO 電纜 （10/125 µm 光纖） 能用于zui遠 15 km 的特長距離?？筛鶕?jù)客戶需要提供。

Functions

• 自動識別所有的 PROFIBUS 傳輸速率：9.6 kbit/s - 12 Mbit/s，包括 45.45 kbit/s （PROFIBUS PA）
• 組裝下列網絡拓樸結構： 線型、星型、冗余環
• 通過媒體冗余，實現高可用性。 冗余環中兩個 OLM 之間的距離僅僅受模塊的光檢測范圍的限制。
• 可分段的 RS 485 接口 （D 型子連接器）
• 無限多主站模式： 延伸段網段功能，用于光纜與 RS 485 網段上的錯誤定位
• 故障的快速定位：
  • 模塊狀態的指示通過隔離的信令觸點。
  • 光纜質量檢驗
  • 測量光接收器的輸出，用于登錄以及利用一個電壓表檢查 FOC 線路衰耗的有效性
• 高級聯深度： 線路與冗余環zui多為 124 OLM （僅受監視時間限制）

Integration

應用PROFIBUS OLM 的系統組態舉例。

采用 PROFIBUS OLM G11/G12 的光學部線型拓?fù)浣Y(jié)構

采用 PROFIBUS OLM G11/G12 的光學星型拓?fù)浣Y(jié)構

Technical Specifications

1) OLM/G12-EEC:-25 ...+60 °C
