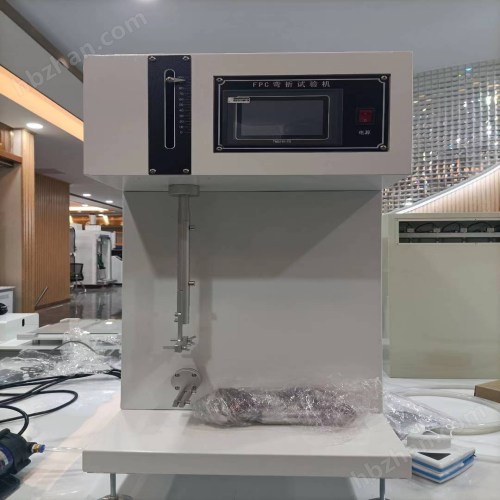

fpc彎折測試機

主要用途：

fpc彎折測試機主要用于耐折撓之電路板(俗稱軟性電路板)作折撓測試，如手機、PDA、電子詞典、手提電腦等電子產品FPC軟板的耐撓折、耐屈折壽命檢測試驗。

產品參數：

1、試驗工位：1個

2、試驗角度：10-150度(觸摸屏數字設定)

3、測試速度：10-120次/分鐘(觸摸屏數字設定)

4、測試行程：15-100mm(手動可調)

5、試驗夾具最大寬度及開口寬度：100mm

6、試驗夾具：下端活動夾具及上端活動夾具一套

7、試驗次數計數器：0~999999次(觸摸屏數字可預置，達到次數及產品折斷自動停止)

8、試驗功能：觸摸屏設定角度、次數、速度等，具有特別的導通功能，斷開自動停止計數功能，自動尋找原點等功能

9、機臺尺寸約：450×380×700mm

10、機臺重量約：45kg

11、工作電源：AC220V、50HZ

產品特點：

1、本機采用伺服電機驅動，高精度定位準確，低噪聲，可長時間使用

2、程控原點復位,無需用手將夾具對原位

3、本機采用觸摸屏顯示控制儀作程序輸入

4、試驗角度、速度、測試次數、及電機回復到原點等可設定，自動計數，產品彎折至斷線無法通電時，并能自動停止操作

主要用途：

模擬真實場景，量化FPC耐彎折性能

FPC耐彎折試驗機通過模擬柔性印刷電路板（FPC）在實際使用中的反復彎折、扭曲等動作，評估其機械耐久性、電氣連接穩定性及材料可靠性。其核心用途包括：

壽命預測試：以設定頻率、角度和半徑對FPC進行數萬至百萬次彎折，記錄斷裂或接觸不良前的循環次數，確保產品在長期使用中性能穩定。例如，折疊屏手機鉸鏈處的FPC需通過50萬次以上彎折測試，保證屏幕反復開合時線路不斷裂。

材料與工藝優化：測試不同材料（如銅箔、基材）和工藝（如覆銅厚度、線路設計）對FPC耐彎折性能的影響，為材料選擇和結構設計提供依據。例如，通過測試發現某品牌FPC在彎折半徑小于0.3mm時易斷裂，改用高延展性銅箔后壽命提升30%。

失效模式分析：定位FPC失效原因（如導體斷裂、連接器脫落），指導產品改進。例如，測試車載FPC時發現焊點在振動環境下易脫落，通過優化焊接工藝解決了該問題。

優點特點：

高精度、智能化與多場景適配

高精度控制與動態監測

伺服電機驅動：采用松下等品牌伺服電機，實現彎折角度（±0.5°）、速度（3-60次/分鐘）和半徑（0.1-5.0mm）的精準控制，確保測試條件一致性。

實時數據采集：內置高精度傳感器，記錄彎折力、變形量、電阻變化等參數，動態監測FPC性能衰減。例如，某型號試驗機可檢測到0.1Ω的電阻變化，提前預警線路接觸不良風險。

智能化操作與安全保護

觸摸屏控制：支持參數設定（如彎折次數、角度、速度）、自動計數及斷線保護功能。當FPC斷裂或電阻超時，設備自動停機并記錄數據，避免無效測試。

模塊化設計：夾具、砝碼等部件采用快拆結構，支持多工位同步測試（如6-12組試樣），提升效率。例如，某企業通過多工位測試將FPC壽命評估周期縮短60%。

環境適應性

高低溫測試：部分機型配備環境箱，可模擬-40℃至85℃特殊溫度，測試FPC在高溫蠕變或低溫脆化下的耐彎折性能。例如，汽車電子FPC需通過85℃高溫下10萬次彎折測試，確保夏季車內高溫環境下的可靠性。

濕度控制：支持濕度調節（如20%-95%RH），評估FPC在潮濕環境下的絕緣性能和耐腐蝕性。

維護方法：

系統化保養延長設備壽命

日常清潔與檢查

機械部件清潔：每月清理主體框架、傳動絲桿等金屬部件的灰塵和雜質，防止腐蝕；檢查塑料部件（如外殼）是否變形或老化，及時更換損壞件。

電氣系統檢查：每季度查看控制電路板、焊點及電線電纜，確保無水汽凝結、線路松動或絕緣破損，預防短路風險。

關鍵部件維護

潤滑處理：對傳動絲桿、齒輪等部件定期加注低溫潤滑劑（如合成潤滑油），減少摩擦與磨損，保證傳動精度。

傳感器校準：每半年校準力傳感器和位移傳感器，確保測量數據準確性。例如，力傳感器校準后誤差需控制在±1%以內，避免測試結果偏差。

應用領域：

覆蓋全產業鏈的“耐久性專家"

消費電子領域

折疊屏設備：測試手機、平板等折疊屏鉸鏈處FPC的耐彎折性能，確保屏幕反復開合時線路不斷裂。例如，某品牌折疊屏手機通過FPC耐彎折試驗機測試，確認鉸鏈FPC在20萬次彎折后仍能正常工作。

可穿戴設備：評估智能手表表帶內FPC的耐疲勞特性，防止運動中線路斷裂。例如，某品牌智能手表通過測試發現表帶FPC在1萬次彎折后出現接觸不良，改用柔性基材后問題解決。

汽車電子領域

車載柔性線路：測試車載顯示屏、傳感器等部件的FPC在振動環境下的可靠性，確保長期使用無異常。例如，某汽車廠商通過高低溫彎折試驗機測試中控FPC，發現其在-20℃低溫下仍能保持靈敏響應，通過質量認證。

醫療設備領域

可穿戴醫療傳感器：驗證柔性傳感器中FPC的壽命，保障設備在頻繁彎折下的數據準確性。例如，某品牌心電圖監測貼片通過測試確認FPC在5萬次彎折后仍能穩定傳輸信號，滿足臨床使用需求。
