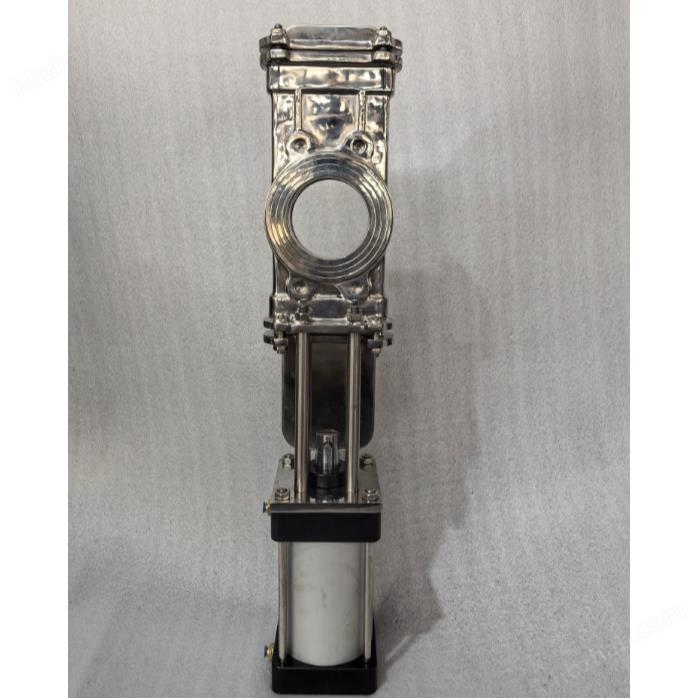

氣動穿透式刀閘閥適用于電廠、礦山、造紙、冶金、化工、污水處理等各類有磨損、腐蝕性漿液及顆粒管路作啟閉或調節流量之用。適用公稱壓力0.6MPa～1.6MPa，適應溫度-40℃～1000℃，結構形式分硬密封和軟密封兩類，密封性能好，閥體為碳素鋼或不銹鋼材料，耐壓強度高，密封面耐磨性好，安裝方便、卡灰及結灰現象少，使用壽命長。

閥門型號編制方法說明

氣動穿透式插板閥SCZ673H（Y/X/F）-10（16）C（P/R/RL/NR）

l   閥門類型代號：“SCZ"表示穿透式閘閥；

l   傳動形式代號：“6"表示氣動；

l   連接形式代號：“7"表示對夾式連接（我廠對夾式閥門自身也配有法蘭，和法蘭式連接一樣）

l   結構形式代號：“3"表示明桿平行式單閘板；

l   密封面材料代號：“H"表示合金密封、“Y"表示硬質合金密封、“X"表示橡膠密封、“F"表示四氟密封；

l   閥門公稱壓力：其數值是以“MPa"為單位的公稱壓力值的10或16倍；

l   閥體材料代號：“C"表示碳鋼、“P"表示304不銹鋼、“R"表示316不銹鋼、“RL"表示316L不銹鋼、“NR"表示2520不銹鋼；

氣動穿透式刀閘閥工作原理

當氣源從上進氣口通入時，閥桿帶動閥板向下運動，閥門關閉。當氣源從下進氣口通入時，閥桿帶動閥板向上運動，閥門開啟。

產品特點

l   全圓形的直流通道設計不存渣、不卡阻。閥板經過精磨拋光處理可獲得最佳密封效果。設計緊湊、占據空間小、重量輕、價格便宜、易于安裝、耐磨防堵措施完善、便于維修、使用方便及壽命長，并且可任意選用其他驅動裝置。

l   閥體、填料涵均為精密鑄造，其中閥體采用整體鑄造，材質可根據用戶需要選用WCB 、304、316、316L、2520，填料采用石墨盤根、PTFE聚四氟乙烯材質，耐腐蝕、耐磨損、不沾渣。

l   適用范圍：

采礦、洗煤、鋼鐵工業-用于洗洗煤管道、濾渣漿管道等、排灰管道；

凈化裝置-用于雨水、廢水、泥漿、污物及帶有懸浮物的澄清水；

造紙工業-用于任何濃度紙漿、料水混合物；

電站除灰-用于灰渣漿液。

技術參數：

l   公稱通徑：DN100—DN600（也可根據客戶需要定制）；

l   公稱壓力0.6—1.6MPa；

l   適用溫度：軟密封：-20℃～200℃、碳素鋼：-29℃～425℃、不銹鋼：-40℃～500℃、耐熱不銹鋼：≤1000℃；

l   適用介質：粉煤灰、金礦粉、尾礦、紙漿、木漿、纖維、粉塵、雨水、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、谷物、水泥漿、屠宰廠廢水等。

l   執行標準：

設計按JB/T869l

法蘭按JB/T79

結構長度按GB/T12221

試驗和驗收按GB/T13927

主要零部件名稱及材質

安裝使用與維修保養注意事項

l   請置于干燥清潔的室內。長期存放后應先清潔后安裝，并檢查各螺栓是否有松動現象。

l   安裝前應仔細閱讀本說明、并核對閥門型號、通徑及技術參數。

l   嚴禁裝上閥門后施焊法蘭，以免損壞閥門密封圈。管道間預留的閥門安裝距離應適當，法蘭兩邊加墊片。安裝應保證閥門工作、維修、更換上方便。

l   兩管道中心與閥門通徑中心應保持同軸，法蘭面應平整，不允許法蘭面有較大的偏斜，以保證閥門的夾緊和正常工作。擰緊螺栓應做到均勻?qū)ΨQ。

l   裝卸過程中，吊索不允許用于手輪、氣缸及閥桿上。

可能發生的故障及解決方法

訂貨須知

1、訂貨前未選定型號，請您提供相應的技術參數，如：管道通徑，介質種類，介質溫度，工作壓力，連接方式，安裝方式，環境溫度，及其他特殊功能要求，我們會及時與您溝通落實相應的型號。

2、由設計院或單位部門選定我公司產品的，按照指定型號與我公司訂購，同時也需提供相應的技術參數。

3、使用工況非常重要或管路系統比較復雜時，請您務必提供管路安裝示意圖及詳細的參數，由雙方共同溝通審核把關。
